Hvorfor spiralgearmotorer er det foretrukne valg
Spiralgearmotorer tilbyder overlegen effektivitet, mere støjsvag drift og højere belastningskapacitet sammenlignet med spor- eller snekkegearalternativer. Deres vinklede tanddesign muliggør gradvis indgreb, som fordeler kraften mere jævnt og reducerer mekanisk belastning. Til industrier, der kræver pålidelig, kontinuerlig kraftoverførsel - fra transportsystemer til blandeudstyr - overgår skrueformede gearmotorer konsekvent både hvad angår holdbarhed og energieffektivitet.
Rent praktisk kan en skrueformet gearmotor opnå transmissionseffektivitet på op til 98% pr. geartrin , hvilket gør den til en af de mest energieffektive muligheder, der findes inden for industriel drivteknologi.
Vigtigste fordele ved spiralgearmotorer
1. Høj transmissionseffektivitet
Den spiralformede tandgeometri tillader flere tænder at gå i indgreb samtidigt og fordeler belastningen over et større kontaktområde. Dette resulterer i effektivitetsvurderinger typisk mellem 95 % og 98 % etape, hvilket reducerer energispild og sænker driftsomkostningerne på lang sigt. For faciliteter, der kører gearmotorer 24/7, udmønter denne effektivitetsgevinst sig direkte til målbare besparelser på elregningen.
2. Jævn og støjsvag drift
I modsætning til cylindriske tandhjul, der går i indgreb med tænderne brat, griber spiralformede tandhjul gradvist ind langs tandfladen. Dette gradvise indgreb eliminerer stødbelastning og reducerer vibrationer og støj markant. Støjniveauet er typisk 10-15 dB lavere end sammenlignelige cylindriske tandhjulsarrangementer, hvilket er afgørende i fødevareforarbejdning, farmaceutisk fremstilling og andre miljøer, der er følsomme over for støj og vibrationer.
3. Høj bæreevne
Den overlappende tandkontakt, der er forbundet med spiralformede tandhjul, betyder, at belastningen deles på tværs af flere tænder til enhver tid. Dette gør det muligt for spiralformede gearmotorer at håndtere drejningsmomentydelser fra nogle få Nm op til titusindvis af Nm , hvilket gør dem velegnede til tunge applikationer såsom materialehåndtering, ekstrudere og industrielle blandere.
4. Kompakt og modulært design
Moderne spiralformede gearmotorer er konstrueret til et kompakt fodaftryk. Deres modulære konstruktion gør det muligt for ingeniører at kombinere forskellige motorklassificeringer og gearforhold for at opfylde specifikke applikationskrav uden at designe en specialfremstillet drivlinje. Denne alsidighed reducerer installationstiden og forenkler vedligeholdelsesplanlægningen .
5. Lang levetid og lav vedligeholdelse
Den reducerede stødbelastning og jævne kraftfordeling i spiralformede gearsæt resulterer i mindre slid på tandhjulets tænder og lejer. Med korrekt smøring opnår skrueformede gearmotorer normalt levetid på mere end 20.000 driftstimer under nominelle forhold, hvilket minimerer uplanlagt nedetid og vedligeholdelsesomkostninger.
Helical vs. andre gearmotortyper: En direkte sammenligning
At forstå, hvordan skrueformede gearmotorer kan sammenlignes med andre almindelige typer, hjælper med at afklare, hvorfor de er så bredt specificeret i industrielle applikationer.
| Feature | Helical gearmotor | Spur Gearmotor | Snekkegearmotor |
|---|---|---|---|
| Effektivitet pr. fase | 95-98 % | 92-96 % | 50-90 % |
| Støjniveau | Lav | Medium-Høj | Lav–Medium |
| Belastningskapacitet | Høj | Medium | Medium |
| Momentområde | Bred | Moderat | Moderat |
| Typiske applikationer | Transportører, blandere, kompressorer | Lette maskiner, printere | Elevatorer, porte, langsomme transportører |
| Vedligeholdelsesinterval | Lang | Medium | Kortere (varme/slid) |
Dataene viser tydeligt, at spiralformede gearmotorer opnår den bedste balance mellem effektivitet, støjkontrol og belastningskapacitet til de fleste industritilfælde.

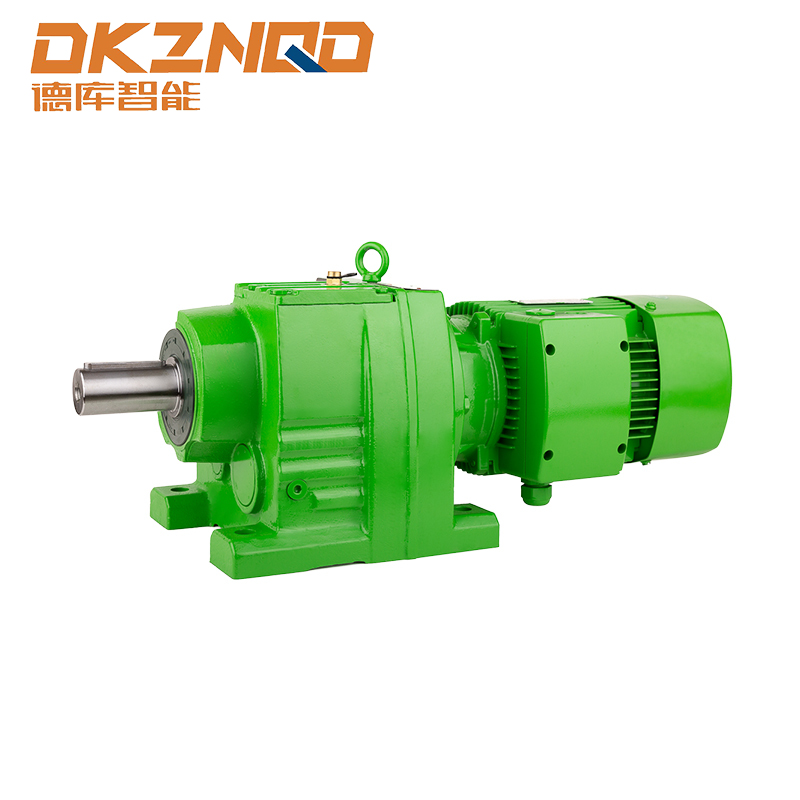

R-serie spiralgearmotor: Et repræsentativt eksempel
Den R-serie spiralgearmotor er en bredt anvendt inline-spiralformet gearmotorkonfiguration, der eksemplificerer fordelene beskrevet ovenfor. Dens koaksiale akselarrangement gør det nemt at integrere i eksisterende maskinlayout uden at kræve komplekse koblingsadaptere.
Nøglekarakteristika ved R-seriens design omfatter:
- Gearforhold typisk fra 1,3:1 til over 289:1 , der tilbyder bred hastighedsreduktionsfleksibilitet
- Gearslibning med høj præcision for reduceret støj og forlænget gearlevetid
- Modulære monteringsmuligheder inklusive fodmontering, flangemontering og akselmonteringsvarianter
- Kompatibel med standard IEC og NEMA motorrammer for nem motorparring eller udskiftning
- Forseglet hus velegnet til støvede eller udvaskede miljøer
Denne kombination af fleksibilitet og robust ydeevne gør R-serien til en go-to-løsning inden for industrier som logistik, mad og drikkevarer, emballage og materialehåndtering.
Typiske anvendelsesscenarier
Spiralformede gearmotorer findes på tværs af et bredt spektrum af industrielle applikationer på grund af deres tilpasningsevne og ydelseskonsistens:
- Bælte- og kædetransportører — jævn levering af drejningsmoment forhindrer båndglidning og reducerer slid på transportbåndskomponenter
- Omrørere og blandere — højt drejningsmoment ved lav hastighed håndterer viskøse materialer uden overophedning
- Kompressorer og ventilatorer — høj effektivitet reducerer energiforbruget i kontinuerlige driftscyklusser
- Emballeringsmaskiner — støjsvag drift og præcis hastighedskontrol opfylder kravene til hygiejne og nøjagtighed
- Pumpedrev — pålidelig akseludgang imødekommer variable flowkrav
- Kran- og hejsesystemer — høj belastningskapacitet med jævn acceleration og deceleration
Faktorer at overveje, når du vælger en spiralgearmotor
At vælge den rigtige skrueformede gearmotor kræver evaluering af flere nøgleparametre for at sikre pålidelig, langsigtet ydeevne:
- Påkrævet udgangsmoment og hastighed — definere gearforholdet og den nødvendige motoreffekt
- Arbejdscyklus — kontinuerlig drift kræver andre termiske værdier end intermitterende drift
- Servicefaktor — applikationer med stødbelastninger eller hyppige starter kræver en højere servicefaktor
- Monteringskonfiguration — akselretning, fod- eller flangemontering og tilgængelig installationsplads
- Miljøforhold — IP-klassificering for støv- og fugtbeskyttelse, temperaturområde og kemikalieeksponering
- Smøringstype — syntetiske smøremidler forlænger skiftintervaller og understøtter bredere temperaturområder
At få disse parametre rigtigt på specifikationsstadiet forhindrer for tidlige fejl og undgår kostbare eftermonteringer senere.
FAQ
Q1: Hvad er den største fordel ved spiralformede tandhjul i forhold til cylindriske tandhjul?
Spiralformede tandhjul griber gradvist ind i stedet for alle på én gang, hvilket reducerer støj, vibrationer og stødbelastning. Dette resulterer i mere jævn drift og højere belastningskapacitet for samme gearkassestørrelse.
Q2: Hvor effektiv er en spiralformet gearmotor?
En et-trins skrueformet gearmotor opnår typisk 95–98 % transmissionseffektivitet . Flertrinsenheder er lidt lavere, men stadig betydeligt mere effektive end alternativer med snekkegear.
Q3: Hvad betyder "R Series"-betegnelsen?
Den R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.
Q4: Kan spiralformede gearmotorer bruges i fødevareforarbejdningsmiljøer?
Ja. Modeller med passende IP-klassificeringer og fødevaregodkendte smøremidler er specielt designet til fødevareforarbejdning, drikkevarer og farmaceutiske miljøer, hvor hygiejne og modstandsdygtighed over for udvaskning er afgørende.
Q5: Hvor ofte har en spiralformet gearmotor brug for vedligeholdelse?
Under normale forhold er den vigtigste vedligeholdelsesopgave inspektion og udskiftning af smøremiddel - typisk hver 10.000–20.000 driftstimer afhængig af smøremiddeltype og driftstemperatur. Syntetiske smøremidler giver længere intervaller.
Spørgsmål 6: Hvilke gearforhold er tilgængelige for R-seriens spiralgearmotorer?
Enheder i R-serien tilbyder normalt gearforhold fra ca 1,3:1 op til 289:1 eller mere , afhængigt af antallet af geartrin og den valgte model.
Spørgsmål 7: Er spiralformede gearmotorer velegnede til drev med variabel hastighed (VFD)?
Ja. Heliske gearmotorer er fuldt kompatible med frekvensomformere. Brug af en VFD i kombination med en skrueformet gearmotor giver præcis hastighedskontrol og kan yderligere forbedre energieffektiviteten på tværs af forskellige belastningsforhold.
