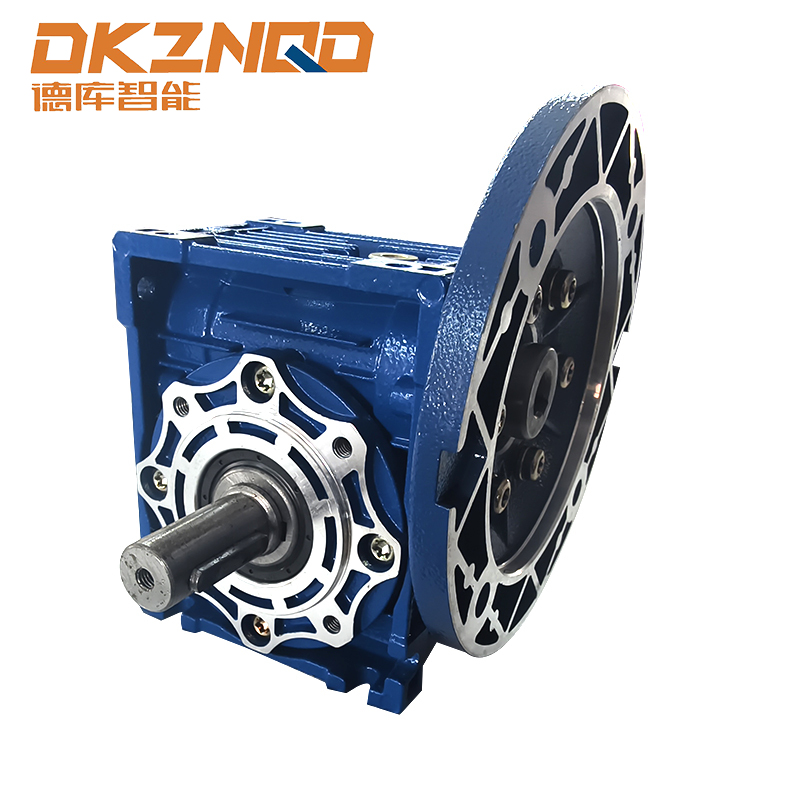

Inden for industrielt maskineri og automatisering er den effektive transmission af kraft og bevægelse altafgørende. Blandt de forskellige komponenter, der er designet til dette formål, spiller hastighedsreducere en kritisk rolle ved justering af udgangshastigheden og drejningsmomentet fra en motor til de nødvendige niveauer for en applikation. En særlig bemærkelsesværdig type inden for denne kategori er rv-snekkegearreduktionen. Denne enhed er kendt for sin unikke kombination af et cykloidt drev og et snekkegeardrev, hvilket resulterer i en mekanisme, der tilbyder højt drejningsmoment, enestående stødbelastningskapacitet og kompakte dimensioner. Forståelse af designprincipperne, driftsmekanikken og passende anvendelser af en rv snekke gear reduktion er afgørende for ingeniører og designere, der søger optimal ydeevne og pålidelighed i krævende miljøer.
Udtrykket "RV" er ofte en forkortelse for "rotationsvektor", som antyder reduceringens evne til effektivt at styre rotationskræfter. Designet integrerer genialt to adskilte stadier af hastighedsreduktion. Det primære trin involverer typisk et snekkegearsæt, mens det sekundære trin anvender en cykloidal pinwheel-mekanisme. Denne hybride tilgang tillader rv-snekkegearreduceren at overvinde nogle af de begrænsninger, der er iboende i standardsnekkegearkasser, såsom lavere effektivitet og begrænset stødmodstand, mens de bevarer deres fordele, såsom høje reduktionsforhold og kompakthed. Resultatet er en robust og yderst kapabel komponent, der fungerer som en hjørnesten i mange præcisionsbevægelseskontrolsystemer.
Det grundlæggende design og komponenter
Arkitekturen af en rv-snekkegearreduktion er kompleks, men elegant, konstrueret til holdbarhed og ydeevne. Dens konstruktion kan opdeles i flere nøglekomponenter, der arbejder sammen for at opnå dens funktion. Det første store element er snekkegearets indgangstrin. Denne består af en snekkeskrue, som er den drivende komponent forbundet med indgangsakslen og motoren, og et snekkehjul. Når snekkeskruen roterer, går dens gevind i indgreb med tænderne på snekkehjulet, hvilket får hjulet til at dreje. Dette trin giver den indledende, væsentlige hastighedsreduktion og forøgelse af drejningsmomentet.
Det andet og definerende trin er den cykloidale reduktionsmekanisme. Denne del består af et sæt komponenter, herunder en excentrisk knast, cykloide skiver, ringstifter og en udgangsmekanisme. Bevægelsen fra ormehjulet overføres til en excentrisk knast. Denne knast driver derefter to cykloidale skiver, som har en fliget, nyrebønne-lignende form med huller rundt om deres omkreds. Disse skiver går i indgreb med en ring af stationære stifter, der er anbragt i reduktionens hus. Bevægelsen af den excentriske knast får de cykloidale skiver til at gennemgå en kompleks oscillerende rotation. Men fordi skiverne er begrænset af de stationære stifter, bliver deres bevægelse oversat til en langsom, kontrolleret rotation af udgangsakslen. Denne to-trins proces er det, der giver rv-snekkegearreduceren dens bemærkelsesværdige egenskaber.
En kritisk designfunktion er integration af et forspændt konisk rulleleje arrangement. Dette lejesystem er ansvarlig for at understøtte de høje belastninger og momenter, som reduktionen udsættes for under drift. Det sikrer strukturel stivhed, minimerer afbøjning under belastning og bidrager til enhedens exceptionelle positionsnøjagtighed og levetid. Desuden er hele samlingen anbragt i et stift, højstyrkehus, ofte støbt af jern eller aluminium, som giver beskyttelse mod forurenende stoffer og opretholder den præcise justering af alle interne komponenter. Den robuste konstruktion er en primær årsag til dens udbredte brug i tunge applikationer.
Operationelle principper og nøglekarakteristika
Betjeningen af en rv-snekkegearreduktion er en symfoni af mekanisk præcision. Strøm tilføres indgangsakslen ved at dreje snekkeskruen. Indgrebet mellem snekkeskruen og snekkehjulet opnår den første reduktion. Det nu langsommere roterende snekkehjul driver den excentriske knast på det cykloidale trin. Rotationen af denne knast giver en excentrisk bevægelse til de cykloidale skiver. Når disse skiver bevæger sig, ruller deres lapper rundt om indersiden af de stationære ringstifter. For hver fuld rotation af den excentriske knast fremføres de cykloidale skiver med et antal lapper svarende til forskellen mellem antallet af lapper på skiven og antallet af stationære stifter. Denne handling resulterer i et meget højt reduktionsforhold i andet trin.
Kombinationen af disse to trin gør det muligt for rv-snekkegearreduktionen at opnå meget høje enkelttrinsreduktionsforhold, ofte fra 30:1 til over 100:1. Den endelige udgang er en jævn, kontinuerlig rotation af udgangsakslen ved en stærkt reduceret hastighed og betydeligt forstærket drejningsmoment. En af de vigtigste fordele ved dette design er dens exceptionel modstandsdygtighed over for stødbelastning . Det store kontaktområde mellem de cykloidale skivelapper og ringstifterne, sammen med styrken af komponenterne, gør det muligt for reduceringen at absorbere og modstå pludselige, intense stødbelastninger, der ville beskadige eller ødelægge andre typer gearkasser.
En anden definerende egenskab er dens høj vridningsstivhed og minimalt tilbageslag . Torsionsstivhed refererer til reduceringsmodstanden mod vrid under belastning, hvilket er afgørende for at opretholde nøjagtigheden i positioneringssystemer. Det iboende design af den cykloide mekanisme, med flere kontaktpunkter, sikrer, at der er meget lidt fri bevægelse eller "spil" mellem indgangs- og udgangsaksler. Dette lave tilbageslag er afgørende for applikationer, der kræver gentagelig og præcis bevægelse, såsom i robotarme eller CNC-maskiner. Derudover, mens en standard-snekkegearreducer er kendt for sin lavere effektivitet, forbedrer inkorporeringen af rullevirkningen i det cykloidale trin den samlede effektivitet af rv-snekkegearreduktionen, hvilket gør den til et mere energibevidst valg til kontinuerlig drift.
Fordele og begrænsninger ved anvendelse
Det unikke design af rv-snekkegearreduceren giver et klart sæt fordele, der gør den velegnet til en bred vifte af krævende industrielle opgaver. Dens mest berømte fordel er dens enestående evne til at håndtere høje stødbelastninger. Dette gør det til et ideelt valg til applikationer som materialehåndteringsudstyr, knusere eller entreprenørmaskiner, hvor pludselige og alvorlige belastningsændringer er almindelige. Robustheden af dets interne komponenter sikrer pålidelig drift og lang levetid selv under disse barske forhold.
Desuden dens kompakt og pladsbesparende design er en stor fordel. På trods af sin høje effekttæthed og drejningsmoment, har rv-snekkegearreduktionen ofte et mindre fodaftryk sammenlignet med andre reduktionstyper, der tilbyder lignende ydeevne. Denne kompakthed er uvurderlig i moderne maskindesign, hvor pladsen ofte er trang. Dens høje vridningsstivhed og lave tilbageslag, som tidligere nævnt, gør den til et førsteklasses valg til præcisionsapplikationer. Dette inkluderer dets omfattende brug i industrirobotter, hvor det almindeligvis findes i basis-, arm- og skulderleddene, hvilket giver styrken til at bære tung nyttelast og nøjagtigheden til at placere dem korrekt.
Men som enhver anden teknisk komponent er den ikke uden sine begrænsninger. Den primære overvejelse er omkostningerne. Fremstillingsprocessen for en rv-snekkegearreduktion er kompleks og kræver højpræcisionsbearbejdning og montering. Følgelig er disse enheder generelt dyrere end standard snekkegearkasser eller skrueformede gearreduktioner. Denne højere initialinvestering skal begrundes med applikationens krav til ydeevne, holdbarhed og præcision. En anden overvejelse er, at på trods af forbedret effektivitet i forhold til rene snekkedrev, kan dens effektivitet stadig være lavere end en planetgearsreduktion i nogle driftsområder. For applikationer, der kører kontinuerligt, hvor energiforbruget er et primært problem, skal denne faktor derfor afvejes mod dens andre fordele.
Følgende tabel opsummerer de vigtigste fordele og overvejelser:
| Fordel | Beskrivelse |
|---|---|
| Høj stødbelastningskapacitet | Fremragende evne til at absorbere og modstå pludselige, stødende kræfter uden fejl. |
| Høj momenttæthed | Leverer et højt drejningsmoment i forhold til dens fysiske størrelse og vægt. |
| Lav tilbageslag | Giver høj positionsnøjagtighed og repeterbarhed, afgørende for præcisionsautomatisering. |
| Høj stivhed | Bevarer justering og minimerer afbøjning under tunge belastninger, hvilket sikrer ensartet ydeevne. |
| Hensyn | Beskrivelse |
| Højere omkostninger | Kompleks fremstilling fører til en højere initial investering sammenlignet med simplere reduktionstyper. |
| Effektivitet | Selvom det er forbedret i forhold til snekkedrev, svarer effektiviteten muligvis ikke til nogle andre geartyper i alle scenarier. |
Almindelige industrielle anvendelser og anvendelser
Den robuste og præcise karakter af rv-snekkegearreduktionen sikrer dens tilstedeværelse på tværs af et bredt spektrum af industrier. Dens anvendelse er dikteret af behovet for pålidelig kraftoverførsel under udfordrende forhold. Inden for robotteknologi er det praktisk talt uundværligt. Ledledde robotled stole stærkt på disse reduktionsanordninger for at give det nødvendige drejningsmoment til bevægelse, samtidig med at de sikrer den nøjagtighed og stivhed, der kræves til præcis placering af værktøjer og arbejdsemner. Fra samlebånd til biler til placering af elektroniske komponenter muliggør rv-snekkegearreduktionen den jævne og kraftfulde bevægelse, der definerer moderne automatisering.
Et andet væsentligt anvendelsesområde er materialehåndteringsudstyr. Transportbåndssystemer, uanset om det er i lufthavnsbagagehåndtering, lagerdistributionscentre eller minedrift, bruger ofte disse reduktionsanordninger til at drive ruller eller bånd. Deres stødbelastningskapacitet er afgørende for håndtering af de pludselige start, stop og påvirkninger af tungt gods. Tilsvarende findes de i hejse- og løftemaskiner såsom kraner og spil, hvor deres høje drejningsmoment og iboende sikkerhed – et snekkedrev typisk er selvlåsende og forhindrer tilbagekørsel – giver både kraft og sikkerhed ved håndtering af ophængt last.
Fødevare- og drikkevare-, medicinal- og emballageindustrien anvender også disse reduktionsmidler i maskiner som påfyldningsmaskiner, palleteringsmaskiner og mærkningssystemer. I disse indstillinger er pålidelighed og hygiejne udover ydeevne afgørende. Mange rv-snekkegearreducere fås med forseglede huse og belægninger, der modstår korrosion og kan modstå nedvaskningsprocedurer, hvilket gør dem velegnede til rene og sterile miljøer. Andre almindelige anvendelser omfatter entreprenørudstyr (f.eks. betonblandere, gravemaskiners svingringe), værktøjsmaskiner til indekseringsborde og enhver situation, hvor der kræves et højt drejningsmoment, lav hastighed output fra en kompakt og robust kilde.
Udvælgelseskriterier og retningslinjer for vedligeholdelse
Valg af den passende rv-snekkegearreduktion til en specifik applikation kræver en omhyggelig analyse af flere driftsparametre. Den primære faktor er den nødvendige udgangsmoment og driftshastighed . Reduceren skal være dimensioneret til at håndtere applikationens maksimale drejningsmoment, inklusive eventuelle forventede stødbelastninger, uden at overskride dens nominelle kapacitet. Endvidere skal reduktionsforholdet vælges for at opnå den ønskede udgangshastighed fra den tilgængelige indgangsmotorhastighed. Andre kritiske faktorer omfatter typen og størrelsen af eksterne belastninger, såsom radial belastning, aksial belastning og momentbelastning, som virker på udgangsakslen. Disse kræfter understøttes af udgangslejerne, og overskridelse af deres værdier kan føre til for tidlig fejl.
Driftsmiljøet er et andet afgørende udvælgelseskriterium. Faktorer som omgivende temperatur, tilstedeværelse af støv, fugt eller ætsende kemikalier vil bestemme behovet for specifikke tætninger, overfladebehandlinger eller specielle smøremidler. For eksempel kræver applikationer i ekstreme temperaturer smøremidler med passende viskositet og termisk stabilitet. Den ønskede levetid og driftscyklus (kontinuerlig vs. intermitterende drift) vil også påvirke udvælgelsesprocessen, hvilket sikrer, at reduktionsanordningen lever op til forventningerne til pålidelighed.
Når den er installeret, er korrekt vedligeholdelse nøglen til at maksimere levetiden og ydeevnen af en rv-snekkegearreduktion. Den mest vitale vedligeholdelsesopgave er regelmæssig smørestyring . Den korrekte type og mængde smøremiddel skal anvendes, og det bør udskiftes med intervaller anbefalet af producenten, baseret på driftsforholdene. Periodiske kontroller for olielækager og forurening er også afgørende. Derudover er det vigtigt rutinemæssigt at tjekke for usædvanlig støj eller vibrationer, som kan være tidlige indikatorer på fejljustering, lejeslid eller andre interne problemer. At sikre, at alle monteringsbolte er sikre, og at enheden ikke udsættes for belastninger ud over dets specifikationer, vil bidrage til langsigtet, problemfri drift. Selvom disse reduktionsgear er designet til holdbarhed, kan forsømmelse af grundlæggende vedligeholdelse føre til undgåelig nedetid og dyre reparationer.
Afslutningsvis står rv-snekkegearreduceren som et højdepunkt af kraftoverførselsdesign, der mesterligt kombinerer fordelene ved snekke- og cykloidgear. Dens enestående egenskaber – høj drejningsmomentkapacitet, enestående modstandsdygtighed over for stødbelastninger, kompakt størrelse og minimalt tilbageslag – gør den til en konstrueret løsning til de mest udfordrende industrielle applikationer. Fra de præcise samlinger af en svejserobot til det kraftfulde drev af et transportbånd, der flytter tonsvis af materiale, er dens rolle kritisk. Selvom dens oprindelige omkostninger og specifikke effektivitetskarakteristika måske ikke gør det til det universelle valg for ethvert scenarie, er dets ydeevnefordele i den rigtige applikation ubestridelige. At forstå dets principper og korrekt anvendelse er grundlæggende for ingeniører, der sigter på at bygge maskiner, der ikke kun er kraftfulde og effektive, men også robuste og pålidelige.
