Hvad er effektivitetsvurderingen af ​​en skrueformet gearmotor i K-serien sammenlignet med en snekkegearkasse?

Grundlæggende arbejdsprincipper for K-seriens helical vinkelgearmotorer og snekkegearkasser

Effektivitetsvurderingen af industrielt gear transmissionsudstyr bestemmer direkte energiforbrug, driftsomkostninger og langsigtet levetid i industrielle automationssystemer. Blandt de mest udbredte gear enheder, K-seriens spiralformede vinkelgearmotor og snekkegearkasser repræsenterer to adskilte tekniske ruter, hvor deres effektivitetsydelse udgør kerneforskellen for B2B industrielle købere til at træffe købsbeslutninger. For fuldt ud at forstå deres effektivitetsgab er det vigtigt at starte med deres grundlæggende arbejdsprincipper og interne strukturelle design, da disse faktorer er de grundlæggende årsager til effektivitetsforskelle.

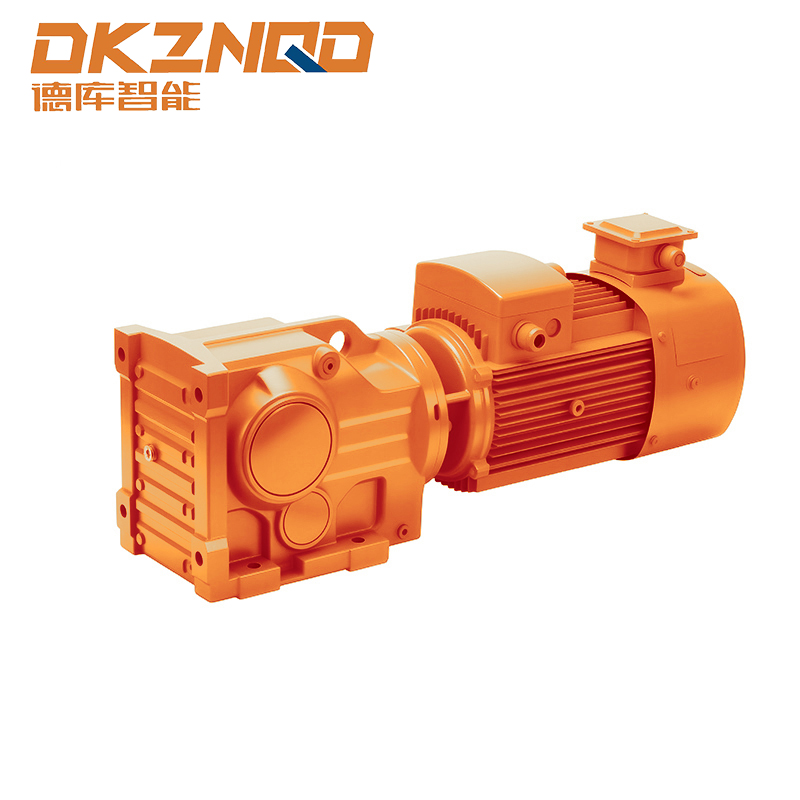

K-seriens spiralformede koniske gearmotor er en præcisionstransmissionsenhed, der integrerer spiralformede gear og koniske tandhjul. Dens transmissionsstruktur vedtager et retvinklet design, der kombinerer de glatte indgrebsegenskaber for spiralformede gear og de retvinklede kraftoverførselsfordele ved koniske gear. Tandhjulstænderne behandles gennem præcisionsslibning og hærdningsbehandling, hvilket danner en kontinuerlig og stabil indgribende tilstand under drift. Kraften overføres gennem flere gearpar i rækkefølge, med minimal glidende friktion mellem tandhjulets tænder, hvilket lægger et solidt fundament for højeffektiv drift.

I modsætning hertil er snekkegearkassen afhængig af indgrebet mellem en snekke og et snekkehjul for at opnå kraftoverførsel. Snekken er typisk en drivende del med en spiralstruktur, og snekkehjulet er en drevet del, der ligner et spiralformet tandhjul. Denne struktur kan opnå et stort enkelttrinsreduktionsforhold og har selvlåsende egenskaber under specifikke forhold. Imidlertid er transmissionsmetoden domineret af glidende friktion mellem snekke og snekkehjul, hvilket er en iboende faktor, der fører til lavere effektivitet sammenlignet med gear-baseret transmissionsudstyr.

Strukturel sammensætning af K-seriens skruelinjeformede gearmotorer

Kernekomponenterne i K-seriens spiralformede gearmotorer omfatter præcisionsbearbejdede spiralformede gearsæt, spiralformede gearsæt, højstyrkeaksler, forseglede huse og højtydende lejer. De spiralformede tandhjul har et skrå tanddesign, som gør det muligt for flere tænder at gå i indgreb på samme tid under drift, hvilket reducerer stød og støj. De koniske gear er fordelt i en 90-graders vinkel, hvilket giver retvinklet kraftoverførsel uden yderligere konverteringskomponenter.

Alle gearkomponenter er lavet af højkvalitets legeret stål gennem karburerings-, bratkølings- og slibeprocesser, hvilket sikrer høj overfladehårdhed og præcise tandprofiler. Den matchende afstand mellem gearene styres inden for et ekstremt lille område, hvilket ikke kun forbedrer transmissionsnøjagtigheden, men også reducerer energitab forårsaget af tandoverfladefriktion. Det integrerede design af motoren og gearkassen eliminerer effekttabet forårsaget af uafhængige tilslutningskomponenter, hvilket yderligere optimerer den samlede driftseffektivitet.

Strukturel sammensætning af snekkegearkasser

Snekkegearkassen består hovedsageligt af en snekke, et snekkehjul, et kasselegeme, lejer og tætningsdele. Snekken er normalt lavet af hærdet stål, og snekkehjulet er lavet af slidbestandige bronzelegeringsmaterialer for at reducere friktion og slid. Et-trins transmissionsstrukturen er enkel, og den retvinklede transmission kan realiseres direkte, hvilket er velegnet til lejligheder med begrænset installationsplads og krav til lav hastighed og højt drejningsmoment.

På grund af glidefriktionen mellem snekke og snekkehjul under transmission har materialetilpasning og smørebetingelser en afgørende indflydelse på effektiviteten. Selv med optimerede materialer og smøremidler kan glidefriktionen ikke helt elimineres, hvilket er en uundgåelig strukturel defekt ved snekkegearkasser og direkte begrænser deres øvre effektivitetsgrænse.

Kerneeffektivitetsklassificeringsdata for K-seriens skruelinjeformede gearmotorer

Effektivitetsklassificering er nøgleindikatoren til at måle energiomdannelseskapaciteten for gearmotorer, der refererer til forholdet mellem udgangseffekt og inputeffekt under nominelle driftsforhold. K-seriens spiralformede koniske gearmotor opnår med sin optimerede gearstruktur og præcisionsfremstillingsproces branchens førende effektivitet, hvilket er den primære grund til, at den foretrækkes i industriscenarier med høj effektivitet.

Under nominel belastning og standard driftsforhold, den omfattende effektivitet af K-seriens spiralformede vinkelgearmotor kan nå 94 % til 96 % , som er det højeste niveau inden for retvinklet transmissionsudstyr. Disse effektivitetsdata påvirkes ikke af reduktionsforholdet i et bredt område, hvilket opretholder en stabil ydeevne fra små reduktionsforhold til store reduktionsforhold.

Effektivitetsydelse under forskellige belastningsforhold

Effektivitetsstabiliteten af K-seriens helical vinkelgearmotorer under variable belastningsforhold er en af dens kernefordele. I industrielle applikationer fungerer udstyr ofte under tomgang, let belastning, nominel belastning og overbelastning, og effektivitetsændringsområdet påvirker direkte den faktiske energibesparende effekt.

• Under 100 % nominel belastning: effektiviteten opretholdes ved 94 % - 96 % , når den optimale driftstilstand
• Under 75 % nominel belastning: effektiviteten er 93 % - 95 % , med næsten ingen dæmpning
• Under 50 % nominel belastning: effektiviteten er 92 % - 94 % , der stadig holder et højt niveau
• Under 25 % nominel belastning: effektiviteten er 90 % - 92 % , er dæmpningsområdet langt lavere end tilsvarende produkter

Denne stabile effektivitetsydelse sikrer, at K-seriens helical-keglegearmotor kan opretholde et lavt energiforbrug ved langvarig intermitterende drift eller kontinuerlig variabel belastningsdrift, hvilket i høj grad reducerer driftsomkostningerne for industrielt udstyr.

Effektivitetsændringer med forskellige reduktionsforhold

K-seriens Helical Bevel Gearmotor vedtager et flertrins geartransmissionsdesign, og effektiviteten ændrer sig meget lidt med forøgelsen af reduktionsforholdet. For enkelttrinsreduktionsmodeller kan effektiviteten nå 95 % - 96 % ; for to-trins reduktionsmodeller er effektiviteten 94 % - 95 % ; for tre-trins reduktionsmodeller er effektiviteten stadig så høj som 93 % - 94 % .

Selv i anvendelsesscenarier med store reduktionsforhold kontrolleres effektivitetstabet for hvert ekstra geartrin til under 1 %, hvilket er en uerstattelig fordel ved snekkegearkasser. Denne egenskab gør K-seriens Helical Bevel Gearmotor velegnet til højpræcisionstransmissioner med både store reduktionsforhold og høje effektivitetskrav.

Driftsmiljøets indflydelse på effektiviteten

K-seriens helical vinkelgearmotor har stærk tilpasningsevne til driftsmiljøet. I det omgivende temperaturområde på -20°C til 40°C forbliver dens effektivitet stort set uændret. Det fuldt lukkede smøresystem sikrer, at gearene er i en god smøretilstand i lang tid, hvilket reducerer friktionstab og opretholder en stabil effektivitet.

Efter 10.000 timers kontinuerlig driftstest er effektivitetsdæmpningen af K-seriens helical vinkelgearmotor mindre end 1 % , hvilket betyder, at den kan opretholde højeffektiv drift gennem hele levetiden, uden væsentligt fald i effektiviteten på grund af længere tids brug.

Kerneeffektivitetsvurderingsdata for snekkegearkasser

Som en traditionel retvinklet transmissionsanordning har snekkegearkasser fordelene ved simpel struktur, lav pris og selvlåsende funktion, men deres effektivitet er betydeligt lavere end K-seriens helical bevel gearmotorer. Effektiviteten af ​​snekkegearkasser er stærkt påvirket af strukturelle egenskaber, reduktionsforhold og belastningsforhold, med et stort dæmpningsområde og lavt samlet niveau.

Under nominelle belastningsforhold er den højeste effektivitet af standard snekkegearkasser kun 70 % - 85 % , hvilket er 10 til 25 procentpoint lavere end for K-seriens helical-keglegearmotorer. Dette effektivitetsgab fører direkte til højere energiforbrug og mere varmeproduktion under drift, hvilket begrænser dets anvendelse i højeffektive og langsigtede kontinuerlige driftsscenarier.

Effektivitetsydelse under forskellige belastningsforhold

Effektiviteten af snekkegearkasser er ekstremt følsom over for belastningsændringer, og effektivitetsdæmpningen er meget tydelig under lette belastningsforhold, hvilket er en stor ulempe sammenlignet med gearmotorer.

• Under 100 % nominel belastning: effektiviteten er 70 % - 85 % , når den maksimale effektivitetsværdi
• Under 75 % nominel belastning: effektiviteten falder til 65 % - 80 %
• Under 50 % nominel belastning: effektiviteten er 55 % - 70 % , med et markant fald
• Under 25 % nominel belastning: effektiviteten er only 40 % - 55 % , tabet er ekstremt stort

I let belastningstilstand omdannes det meste af indgangsenergien fra snekkegearkassen til varmeenergi på grund af glidende friktion, hvilket resulterer i alvorligt energispild. Denne egenskab gør den uegnet til udstyr, der arbejder under let belastning i lang tid.

Effektivitetsændringer med forskellige reduktionsforhold

Effektiviteten af snekkegearkasser har en stærk negativ korrelation med reduktionsforholdet, og effektiviteten falder kraftigt med stigningen af reduktionsforholdet, hvilket er en fatal fejl ved anvendelsen af store reduktionsforhold.

• Et-trins reduktionsforhold 10:1: effektivitet er 80 % - 85 %
• Et-trins reduktionsforhold 30:1: effektiviteten falder til 70 % - 75 %
• Et-trins reduktionsforhold 50:1: effektivitet er kun 60 % - 65 %
• Dobbelttrinsreduktionsforhold over 100:1: effektiviteten er lavere end 50 %

Jo større reduktionsforholdet er, desto større glidefriktion mellem snekke og snekkehjul, og jo mere alvorligt er energitabet. I industrielle scenarier, der kræver store reduktionsforhold, vil brugen af ​​snekkegearkasser føre til en væsentlig stigning i energiomkostningerne.

Selvlåsende funktion og effektivitet

En del af snekkegearkasserne har en selvlåsende funktion, som kan forhindre belastningen i at vende, når motoren stopper, og er velegnet til løft og skrå transmissionsudstyr. Den selvlåsende funktion er dog ledsaget af ekstrem lav effektivitet, og effektiviteten af selvlåsende snekkegearkasser er kun 30 % - 50 % under enhver arbejdstilstand.

Denne afvejning mellem funktion og effektivitet gør, at den selvlåsende snekkegearkasse kun kan anvendes til specielle scenarier med lave effektivitetskrav og høje sikkerhedskrav, og den kan ikke opfylde behovene for energibesparende industriproduktion.

Sammenlignende analyse af effektivitetsvurderinger mellem K-seriens helical vinkelgearmotorer og snekkegearkasser

Gennem den uafhængige analyse af effektivitetsdataene for de to typer geartransmissionsudstyr kan kernegabet i deres effektivitetsydelse klart defineres. For B2B industrielle købere er disse sammenlignende data nøglegrundlaget for udvælgelse af udstyr, der matcher produktionsbehov og styring af driftsomkostninger. Det følgende vil udføre en omfattende sammenligning fra flere dimensioner, såsom nominel effektivitet, belastningstilpasning, indflydelse på reduktionsforhold og langsigtet driftsstabilitet.

Omfattende effektivitetsdata sammenligningstabel

Dataene i tabellen viser tydeligt, at K-serie spiral-keglegearmotor har absolutte fordele i alle effektivitetsindikatorer med en samlet effektivitet 20% - 30% højere end for snekkegearkasser i gennemsnit. Denne effektivitetsforskel vil blive forstærket til enorme omkostningsforskelle i langsigtet industriel produktion.

Sammenligning af energiforbrug i faktiske industrielle applikationer

Tager man et 5,5KW industrielt transmissionssystem som et eksempel, der kører 8 timer om dagen og 300 dage om året, beregnes den årlige energiforbrugsforskel mellem de to enheder baseret på den gennemsnitlige effektivitet:

Det årlige strømforbrug for K-seriens helical bevel gearmotor: 5,5KW × 8h × 300d ÷ 0,95 ≈ 13895 kWh

Det årlige strømforbrug for snekkegearkasse: 5,5KW × 8h × 300d ÷ 0,75 ≈ 17600 kWh

Den årlige forskel i strømforbruget mellem de to er 3705 kWh . For store industrivirksomheder udstyret med hundredvis af transmissionsanordninger er de årlige energiomkostninger, der spares ved at bruge K-seriens helical vinkelgearmotorer, meget betydelige, hvilket hurtigt kan udligne forskellen i den oprindelige indkøbsomkostning.

Sammenligning af varmeproduktion og driftsstabilitet

Effektivitet er direkte relateret til varmeudvikling under drift. Den lave effektivitet af snekkegearkasser betyder, at mere elektrisk energi omdannes til varmeenergi, hvilket vil føre til en kontinuerlig stigning i udstyrstemperaturen. Ved kontinuerlig drift kan overfladetemperaturen på snekkegearkasser nå op på 60°C - 80°C, og den interne smøreolie er tilbøjelig til at ældes og svigte, hvilket øger risikoen for komponentslid og fejl.

K-seriens Helical Bevel Gearmotor har høj energikonverteringseffektivitet, mindre varmeudvikling, og driftstemperaturen styres til 30°C - 45°C i lang tid. Lavtemperaturdriftstilstanden beskytter ikke kun smøreolien og interne komponenter, men forbedrer også udstyrets driftsstabilitet og levetid, hvilket reducerer hyppigheden af ​​vedligeholdelse og udskiftning.

Faktorer, der påvirker effektivitetsforskellen mellem de to gearenheder

Den betydelige effektivitetsforskel mellem K-seriens helical-keglegearmotorer og snekkegearkasser er ikke tilfældig, men bestemmes af en række iboende faktorer, herunder transmissionstilstand, gearindgrebsform, fremstillingsproces, materialevalg og smøredesign. Forståelse af disse indflydelsesfaktorer kan hjælpe industrielle købere med at forstå den væsentlige forskel mellem de to enheder og træffe mere videnskabelige købsbeslutninger.

Transmissionstilstand og friktionsform

K-seriens Helical Bevel Gearmotor anvender rullende friktionstransmission. De spiralformede tandhjul og koniske tandhjul er i kontinuerlig rullende kontakt under indgreb, friktionskoefficienten er ekstremt lav, og energitabet forårsaget af friktion er minimalt. Rullende friktion er den mest effektive transmissionstilstand i mekaniske gearenheder, hvilket er hovedårsagen til gearmotorernes høje effektivitet.

Snekkegearkassen vedtager glidende friktionstransmission. Snekken og snekkehjulet glider i forhold til hinanden under indgreb, friktionskoefficienten er stor, og der forbruges meget energi i form af varme. Glidefriktion er i sagens natur ineffektiv, hvilket er den grundlæggende faktor, der begrænser effektiviteten af ​​snekkegearkasser og kan ikke forbedres fuldstændigt gennem struktur- eller materialeoptimering.

Fremstillingspræcision og samlingskvalitet

K-seriens spiralformede vinkelgearmotor vedtager præcisions-CNC-slibebehandling, geartandprofilens nøjagtighed når grad 5-6, samlingsafstanden er strengt kontrolleret, og gearets indgreb er mere tilstrækkelig. Høj fremstillingspræcision sikrer, at hvert gear kan spille den optimale transmissionseffekt, hvilket reducerer yderligere krafttab forårsaget af dårlig indgreb.

Fremstillingspræcisionen af ​​snekkegearkasser er relativt lav, tandprofilens behandlingsnøjagtighed er grad 7-8, og samlingsafstanden er stor. Den utilstrækkelige indgreb mellem snekke og snekkehjul vil yderligere øge friktionstabet og reducere den faktiske driftseffektivitet. Forskellen i fremstillingspræcision øger direkte effektivitetsgabet mellem de to enheder.

Materialevalg og overfladebehandling

Gearmaterialerne i K-seriens helical bevel-gearmotorer er højstyrkelegeret stål, med karburerende og bratkølende overfladebehandling, overfladehårdhed over HRC58-62, med høj slidstyrke og lav friktionskoefficient. Den optimerede materialetilpasning reducerer friktionstabet mellem tandhjulets tænder og bevarer en stabil effektivitet i lang tid.

Snekkegearkassens snekkehjul er lavet af bronzelegering, som har god slidstyrke, men en relativt høj friktionskoefficient. Selv med den bedste materialetilpasning er glidefriktionen mellem stål og bronze meget højere end rullefriktionen mellem gear i legeret stål, hvilket ikke kan ændre de laveffektive egenskaber.

Design af smøresystem

K Series Helical Bevel Gearmotor er udstyret med et professionelt smøresystem, som kan danne en ensartet og stabil oliefilm på gearets overflade, der adskiller tandhjulets tænder og reducerer den direkte friktion. Det fuldt lukkede design forhindrer smøreolieforurening og sikrer den langsigtede effektivitet af smøreeffekten.

Smøreeffekten af ​​snekkegearkasser påvirkes let af glidende friktion. Den høje varme, der genereres under drift, vil fremskynde udtynding og svigt af smøreolie, hvilket gør det umuligt at danne en komplet oliefilm. Forringelsen af ​​smøreforholdene vil yderligere reducere effektiviteten og danne en ond cirkel.

Udvælgelsesvejledning for B2B industrielle købere baseret på effektivitetskrav

For B2B industrielle købere bør valget mellem K-seriens helical vinkelgearmotorer og snekkegearkasser være baseret på de faktiske arbejdsforhold, effektivitetskrav og omkostningsbudgettet for udstyret. 20 % af beslutningstagningens fokus bør være på matchning af udstyrs ydeevne og produktionsbehov, og 80 % bør fokusere på produktets egen effektivitet, levetid og langsigtede driftsomkostninger. Det følgende giver målrettet udvælgelsesvejledning til forskellige anvendelsesscenarier.

Scenarier velegnet til K-seriens helical vinkelgearmotorer

K-seriens Helical Bevel Gearmotor er det første valg til industrielle scenarier, der kræver høj effektivitet, energibesparelse og langsigtet stabil drift, og den er meget udbredt i forskellige automatiserede produktionslinjer, pakkemaskiner, fødevareforarbejdningsudstyr, logistiktransportsystemer osv.

• Scenarier for kontinuerlig drift: Udstyr, der kører 24 timer i døgnet, høj effektivitet kan reducere energiforbruget betydeligt
• Variable belastningsoperationsscenarier: stabil effektivitet under let belastning og tung belastning, ingen stor dæmpning
• Krav til store reduktionsforhold: opretholde høj effektivitet under store reduktionsforhold, intet væsentligt tab
• Prioriterede energibesparende projekter: nationale energibesparende og emissionsreducerende industrielle transformationsprojekter
• Højpræcisionstransmissionsbegivenheder: automatiserede produktionslinjer med strenge krav til transmissionsnøjagtighed

I disse scenarier kan den højeffektive fordel ved K-seriens helical-keglegearmotor udnyttes fuldt ud, og de sparede energiomkostninger kan opveje den højere initialinvestering inden for 1-2 år med højere omkostningseffektivitet i det lange løb.

Scenarier velegnet til snekkegearkasser

Snekkegearkasser er kun egnede til specifikke scenarier med lave effektivitetskrav, selvlåsende behov eller begrænset budget, og anbefales ikke til langsigtet kontinuerligt driftsudstyr.

• Intermitterende driftsscenarier: udstyr, der kører i kort tid og har en lang standby-tid
• Scenarier, der kræver selvlåsning: løftemaskiner, skrå transportbånd osv.
• Små udstyr med lav effekt: små husholdningsmaskiner, eksperimentelt udstyr med lav effekt
• Midlertidig brug udstyr: midlertidige entreprenørmaskiner, kortsigtede testanordninger

I disse scenarier er snekkegearkassernes lave omkostninger og selvlåsende funktion de vigtigste valgfaktorer, og ulempen med lav effektivitet har ringe indflydelse på de samlede produktionsomkostninger.

Langsigtet cost-benefit-analyse for købere

Når de køber industrielt gear transmissionsudstyr, bør B2B-købere ikke kun fokusere på den oprindelige købspris, men også udføre en omkostningsanalyse for hele livscyklussen. Den fulde livscyklus inkluderer indkøbsomkostninger, energiomkostninger, vedligeholdelsesomkostninger og udskiftningsomkostninger.

Købsprisen for K-seriens helical-keglegearmotorer er 30%-50 % højere end for snekkegearkasser, men de årlige energiomkostninger er 20%-30% lavere, vedligeholdelsesomkostningerne er 50% lavere, og levetiden er dobbelt så lang. For industrielt udstyr med en levetid på mere end 5 år er de samlede omkostninger ved at bruge K-seriens helical vinkelgearmotorer 20% - 40% lavere end snekkegearkasser, med åbenlyse økonomiske fordele.

Ofte stillede spørgsmål om effektivitetsvurderinger af K-seriens skruelinjeformede gearmotorer og snekkegearkasser

Q1: Hvad er den maksimale effektivitetsforskel mellem K Series Helical Bevel Gearmotor og snekkegearkasse?

Den maksimale effektivitetsforskel kan nå 50% , især under let belastning og store reduktionsforhold.

Q2: Vil effektiviteten af ​​K Series Helical Bevel Gearmotor falde betydeligt efter langvarig brug?

Nej, effektivitetsdæmpningen er mindre end 1 % efter 10.000 timers kontinuerlig drift, med ekstrem høj stabilitet.

Spørgsmål 3: Kan snekkegearkasser opnå samme effektivitet som K-seriens helical bevel-gearmotorer gennem optimering?

Nej, glidende friktion er en iboende strukturel defekt, og effektiviteten kan ikke forbedres til niveauet for geartransmission.

Spørgsmål 4: Er den høje effektivitet af K Series Helical Bevel Gearmotor egnet til alle industrielle scenarier?

Den er velegnet til de fleste kontinuerlige og variable belastningsscenarier og er det bedste valg til energibesparende industriel produktion.

Spørgsmål 5: Hvor meget energi kan der årligt spares ved at udskifte en snekkegearkasse med en K Series Helical Bevel Gearmotor?

Tager man 5,5KW udstyr som eksempel, er den årlige strømbesparelse omkring 3705 kWh, og jo større effekt, jo mere tydelig er energibesparelseseffekten.

Q6: Har K Series Helical Bevel Gearmotor retvinklet transmissionsfunktion som en snekkegearkasse?

Ja, det vedtager et retvinklet design, som kan realisere 90-graders kraftoverførsel og samtidig opretholde høj effektivitet.

Q7: Hvad er virkningen af ​​effektivitet på levetiden af ​​gearudstyr?

Høj effektivitet betyder mindre varmeudvikling og mindre slid, og levetiden på K-seriens helical-keglegearmotor er dobbelt så lang som snekkegearkasser.

Spørgsmål 8: Er smørevedligeholdelsesfrekvensen for K Series Helical Bevel Gearmotor højere end for snekkegearkasser?

Nej, det fuldt lukkede design reducerer vedligeholdelsesfrekvensen, og vedligeholdelsesomkostningerne er lavere end for snekkegearkasser.
