Hvilke monteringspositioner (M1-M6) er tilgængelige for gear i S-serien?

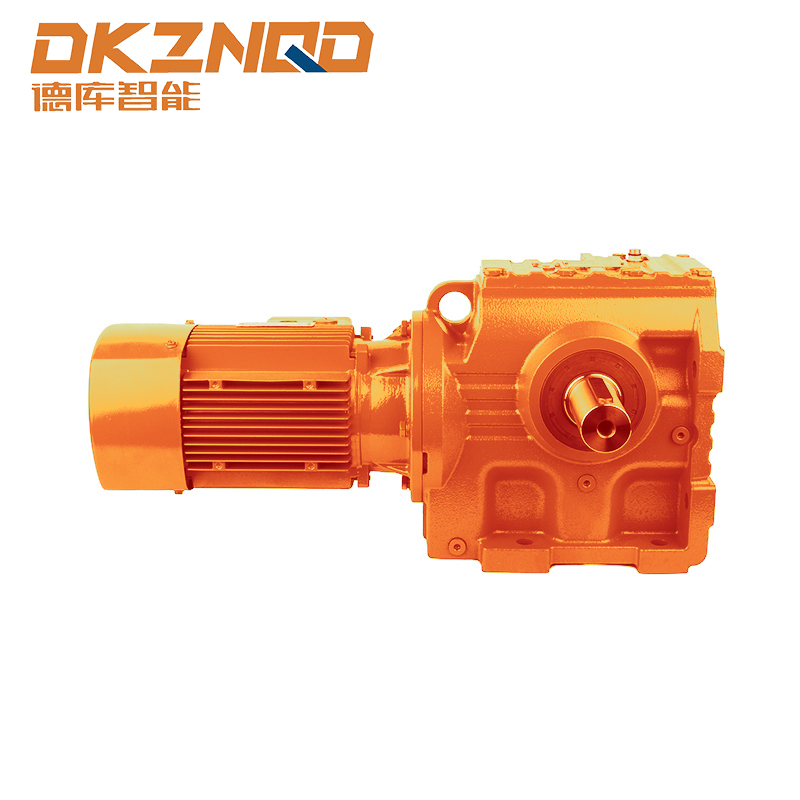

Introduktion til S-seriens skrueformede snekkegearmotorer

Den S-serie skrueformet snekkegearmotor er meget udbredt i industrimaskiner på grund af dets kompakte design, høje momentoverførsel og pålidelighed under forskellige driftsforhold. Forståelse af monteringspositioner (M1-M6) af disse gear er essentielt for ingeniører og systemdesignere, der ønsker at opnå optimal ydeevne og sikre mekanisk kompatibilitet.

Denne artikel dykker ned i de specifikke monteringspositioner, der er tilgængelige for gearene i S-serien, og udforsker deres konfigurationer, fordele og praktiske anvendelser i forskellige industrier.

Oversigt over monteringspositioner (M1-M6)

S-seriens gear er designet til at understøtte flere monteringsretninger, kategoriseret som M1 til M6. Hver monteringsposition svarer til et unikt arrangement af indgangs- og udgangsaksler i forhold til motorhuset. Valg af den korrekte monteringsposition påvirker:

• Driftseffektivitet og drejningsmoment
• Nem installation i trange rum
• Vedligeholdelsestilgængelighed og sikkerhedsoverholdelse

Nedenfor er en detaljeret forklaring af hver monteringsposition og dens anvendelser:

M1 Position: Vandret fodmontering

Den M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Transportører og materialehåndteringssystemer
• Emballeringsmaskiner, hvor montering i gulvniveau foretrækkes
• Anvendelser, der kræver stabil justering under høje momentbelastninger

Fordele ved M1 montering er bl.a nem adgang til smøring og inspektion , og kompatibilitet med standardiserede basisdimensioner, der almindeligvis anvendes i industrielle gearopsætninger.

M2 Position: Vandret flangemontering

M2-konfiguration involverer vandret installation med en flange ved udgangsakselenden til direkte kobling. Denne orientering er velegnet til:

• Direkte integration i roterende maskineri uden ekstra beslag
• Pumper, kompressorer og ventilatordrev, hvor akseljustering er kritisk
• Anvendelser, der kræver kompakt installation i begrænset vandret plads

Den M2 flange mount reducerer vibrationstransmission og forenkler installationen sammenlignet med fodmonterede alternativer.

M3 Position: Lodret skaft nede

I M3-konfigurationen peger udgangsakslen nedad. Dette er især nyttigt ved tilslutning til vertikalt orienteret maskineri, såsom:

• Blandere og omrørere i kemiske eller fødevareforarbejdningsanlæg
• Lodrette transportører og elevatorer
• Anvendelser, der kræver direkte nedadgående kørsel med minimal akseludvidelse

Denne monteringsorientering kræver nøje overvejelse af smøring og tætning pga tyngdekraftsdrevet oliedistribution langs gearene.

M4 Position: Lodret aksel op

M4 er det omvendte af M3, hvor udgangsakslen peger opad. Det er almindeligt anvendt i:

• Skovlelevatorer og vertikale transportører med opadgående bevægelse
• Industrielle blandere, hvor momentoverførsel skal flytte materiale opad
• Situationer, hvor gearet er installeret under en tilsluttet mekanisme til kompakt vertikal opretning

Den M4 position necessitates optimeret smøreføring for at sikre jævn oliefordeling på tværs af snekke- og spiralgear.

M5 Position: Vandret aksel sidemonteret

M5 repræsenterer en vandret orientering, hvor gearet er monteret på siden. Denne stilling er valgt til:

• Maskiner med pladsbegrænsning, der kræver installation af sidegear
• Integration i transportørsystemer med forskudte drivpunkter
• Applikationer, der kræver forbedret justering mellem motor og drevet aksel med minimalt fodaftryk

Sidemonteringsdåse forbedre den mekaniske stabilitet i kompakte systemer, men kan kræve brugerdefinerede beslag eller understøtninger.

M6 Position: Flange Lodret

M6-konfiguration kombinerer vertikal akselorientering med flangemontering. De vigtigste fordele omfatter:

• Letter direkte tilslutning til vertikale motorer eller pumper
• Ideel til installationer med højdebegrænsninger eller hvor gulvpladsen er begrænset
• Forbedret drejningsmomentfordeling i lodrette applikationer med høj belastning

M6-positionering kræver ofte præcis justering og kan drage fordel af vibrationsdæmpende beslag at sikre langsigtet driftsstabilitet.

Praktiske overvejelser for valg af montering

At vælge den korrekte monteringsposition er mere end en mekanisk beslutning – det involverer overvejelser om driftsmiljøet, tilgængelighed og vedligeholdelseskrav. Ingeniører bør overveje:

• Krav til belastningsretning og drejningsmoment
• Smørefordeling og gearolietilbageholdelse
• Pladsbegrænsninger og integration med eksisterende maskineri
• Nem inspektion, servicevenlighed og overholdelse af sikkerhedskrav

Overholdelse af disse overvejelser sikrer optimal ydeevne og forlænget levetid af gearet.

Sammenligningstabel over S-seriens monteringspositioner

Konklusion

Forståelse af M1-M6 monteringspositioner for S-serie skrueformet snekkegearmotor sætter ingeniører i stand til at træffe informerede beslutninger vedrørende installation, momentoverførsel og systemets levetid. Hver position giver unikke fordele, der er skræddersyet til specifikke driftsbehov, hvilket sikrer, at gearet fungerer pålideligt under forskellige industrielle scenarier.

Korrekt valg kombineret med hensyntagen til smøring, justering og tilgængelighed kan forbedre ydeevnen og vedligeholdelseseffektiviteten af ​​industrielle gearsystemer markant.

FAQ

Q1: Hvad er forskellen mellem M1 og M2 monteringspositioner?

M1 er vandret fodmonteret, mens M2 bruger en flange til vandret montering, velegnet til direkte kobling med maskiner og forbedret vibrationskontrol.

Q2: Kan et S-serie gear arbejde i lodrette positioner?

Ja, M3, M4 og M6 tillader lodret installation, med omhyggelig opmærksomhed på smøring og justering for at sikre pålidelig drift.

Q3: Hvilken monteringsposition er bedst til opsætninger med begrænset plads?

M5 (vandret sidemonteret) og M6 (lodret flange) er ideelle til kompakte installationer, hvor gulvpladsen er begrænset.

Q4: Påvirker monteringspositioner vedligeholdelseskravene?

Ja, positioner som M3 og M4 kræver omhyggelig smøreføring, mens M1 og M2 giver lettere adgang til inspektion og service.
