IEEE 841 kraftige motorer: Designfunktioner, der betyder noget
Standard motorer til generelle formål er konstrueret til godartede indendørsforhold med forudsigelige belastninger. Design med alvorlige opgaver bygget til at tilpasse sig IEEE 841-praksis adresserer de mest almindelige fejltilstande på proces- og minedriftssteder, herunder akselstrømskader, tætningsforringelse og isolationsnedbrud fra termisk cykling. Sammenligningen nedenfor skitserer de praktiske forskelle, som en udstyrsplanlægger bør kigge efter på et navneskilt eller datablad.
| Designelement | Generelle formål motor | Kraftig motor |
|---|---|---|
| Beskyttelse af lejer | Standard fedttætning | Akseljording eller isoleret leje på ikke-drevet ende |
| Isoleringssystem | Klasse B eller F, begrænset fugtspærre | Klasse F med vakuumtrykimprægnering, ikke-hygroskopisk |
| Bedømmelse af kabinet | Åben drypfast eller TEFC | TEFC med korrosionsbestandig maling og tætnet rørboks |
| Hardware | Standard fastgørelsesanordninger | Befæstelser og drænpropper i rustfrit stål |
| Servicefaktor | 1,0 til 1,15 | 1,15 eller højere med deratingmargin |
Disse opgraderinger øger omkostningerne, men på et sted, hvor uplanlagt nedetid for en knuser eller pumpestation kan koste langt mere i timen end selve motoren, genvindes den ekstra investering normalt inden for et enkelt undgået udfald.
Førsteklasses effektivitet motorydelse og livscyklusomkostninger
Effektivitetsklasse behandles ofte som en energilinjepost, men på kontinuerligt kørende procesudstyr bliver det en strukturel del af de samlede ejeromkostninger. En motor med høj effektivitet reducerer typisk viklings- og kernetab gennem bedre lamineringsstål, snævrere luftspalter og optimeret viklingsdesign, som sænker driftstemperaturen som en sekundær fordel sammen med energibesparelser.
85 til 95 procent
Typisk belastet effektivitetsområde for premium-design versus standarddesign i samme rammestørrelse
Lavere
Temperaturstigning i driftsviklingen, hvilket forlænger isoleringens levetid på kontinuerlige pumper og kompressorer
år
Typisk tilbagebetalingsvindue, når premium-motorer erstatter standardenheder på udstyr med høj driftstid
Den lavere varmestigning har også betydning i lukkede pumpehuse og glidepakker, hvor den omgivende temperatur allerede er forhøjet af procesrør, hvilket giver motorer med høj effektivitet en driftsmargin, som standarddesign ikke har.
Krav til knuserdriftsmotorer og stenknusergearkasse
Knusnings- og sigteapplikationer genererer gentagne stødbelastninger i stedet for jævnt kontinuerligt drejningsmoment. knuserdriftsmotorer er bygget med forstærkede akselforlængelser, højere udtræksmomentmargener og lejesystemer dimensioneret til radial stød frem for konstant belastning, da en jam-hændelse midlertidigt kan multiplicere drejningsmomentet flere gange over køreværdien.
Hvor en motor forbindes med en stenknusergearkasse, skal drivlinjen vurderes som én enhed. Nøgleudvælgelsespunkter omfatter:
- Overhængende belastning ved udgangsakslen for at matche skive- eller koblingsbelastninger
- Vridningsstivhed af gearkassen for at begrænse tilbageslag under blokering og vendehændelser
- Termisk kapacitet til gentagne stop-startcyklusser under tilførselsafbrydelser
- Forseglet indgangsaksel for at forhindre støvindtrængning ved motorkoblingen
Et misforhold mellem motorinerti og gearkassens torsionsværdi er en af de mere almindelige årsager til for tidligt slid på tandhjulene på tilslags- og mineralbearbejdningslinjer, hvilket er grunden til, at drevvalg normalt udføres som en parret beregning frem for motor først, gearkasse dernæst.
Gearmotorer med højt drejningsmoment til transportørsystemer

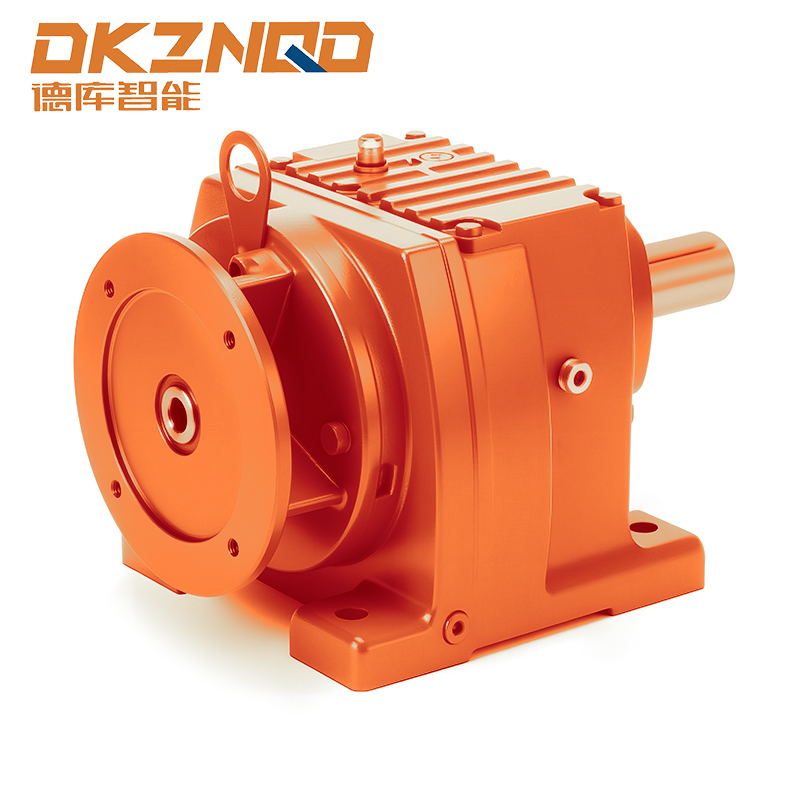

Transportørdrev giver en anden udfordring end knusere: Belastningen er mere ensartet, men startmomentet under et belastet bånd kan være flere gange det kørende drejningsmoment, især på skrå sektioner, der er almindelige i lager- og udlæsningstransportører. A r-serien spiralgearmotor kombinerer et spiralformet geartrin med en integreret motor for at levere en kompakt, højeffektiv drejningsmomenttransmission, samtidig med at sløret holdes lavt, hvilket hjælper med at opretholde ensartet remsporing over lange løb.
Til dimensionering af transportbånd driver tre faktorer typisk gearmotorvalg:
- Udbrydningsmoment kræves for at starte en fuldt belastet rem fra stilstand, inklusive koldt fedtmodstand
- Servicefaktor passende til driftscyklus, da transportører på kontinuerlig treskiftsdrift har brug for en højere margin end intermitterende fremføringstransportører
- Udgangshastighedsnøjagtighed, da en gearmotor med højt drejningsmoment til transportsystemer fodring af en vægt eller blandingsproces kræver strammere hastighedsregulering end en simpel overførselstransportør
Bløde startere til olie og gas og pumper: Reducerer inrush og mekanisk stress
Direkte on-line start sender en strømstød ind i motorviklingerne og mekanisk momentstød ind i den koblede belastning samtidigt. På pumpestationer belaster denne momentspids akseltætninger, koblinger og kontraventiler, hver gang motoren starter, mens den elektriske indstrømning kan forårsage spændingsfald på tværs af stedets distributionssystem. Softstartere løser begge problemer ved at rampe spændingen gradvist frem for at anvende den i et enkelt trin.
| Startmetode | Relativ startstrøm | Mekanisk stød | Typisk anvendelse |
|---|---|---|---|
| Direkte på nettet | Høj | Høj | Små blæsere, lette pumper |
| Stjernedelta | Moderat | Moderat, with transition bump | Mellemstørrelse kompressorer |
| Blød starter | Reduceret og justerbar | Lavt, rampet moment | Pumper, skruekompressorer, transportører |
| Drev med variabel frekvens | Laveste | Laveste, fully controlled | Procespumper kræver hastighedskontrol |
For bløde startere til pumper specifikt er kontrolleret nedrampe ofte lige så værdifuldt som kontrolleret opstigning, da et ukontrolleret stop kan udløse vandslag i lange udløbsledninger. En korrekt afstemt softstarter reducerer både startstød og stoptransient og beskytter rør og kontraventiler, der ellers er udsat for gentagne trykspidser.
Kraftige motorbløde startpaneler: Integration og beskyttelse
En softstarter er kun så pålidelig som panelet, den er installeret i. Steder i støvede eller korrosive miljøer specificerer typisk softstarterpaneler for kraftige motorer med følgende egenskaber:
- Forseglet indkapsling, der passer til installationsområdet, med overtryksventilation, hvor støvindtrængning er et problem
- Bypass-kontaktorer, der fører løbende strøm, når rampen er færdig, hvilket reducerer varme genereret inde i tyristor-stakken
- Integrerede motorbeskyttelsesrelæer, der dækker termisk overbelastning, fasetab og låste rotorforhold
- Kommunikationsporte til integration i et anlægskontrolsystem, hvilket gør det muligt at koordinere startsekvensering på tværs af flere belastninger
- Intern termisk styring dimensioneret til den omgivende temperatur på installationsstedet, ikke kun standardreferencetemperaturen
Paneler beregnet til udendørs eller semi-lukkede mineinstallationer drager også fordel af korrosionsbestandigt hardware og pakningsdøre, da panelfejl fra fugtindtrængning er en hyppig årsag til uplanlagt nedetid for blødstarter.
Aggregation Mine Equipment Drives: Koordinering af flere motorbelastninger
På et knuse- og sigteanlæg med flere store motorer er den begrænsende faktor for startsekvens sjældent en enkelt motor. Det er den totale strømforsyning, som stedets elektriske forsyning kan absorbere uden at udløse opstrømsbeskyttelse eller faldende spænding for udstyr, der allerede kører.
Aggregering minedrift udstyr drev, hvilket betyder det koordinerede sæt af knuser, sigte, feeder og transportør motorer på et forarbejdningsanlæg, er normalt iscenesat snarere end startet samtidigt. En typisk sekventeringstilgang bringer først transportører op uden belastning, efterfulgt af sigter, derefter fødere og til sidst knuseren, når materialestrømmen nedstrøms er bekræftet fri. Bløde startere, der er tildelt hvert trin, gør det muligt for stedet at forskyde startstrømforbruget, så spidsbelastning aldrig overstiger kapaciteten af det indgående forsynings- eller backupgeneratorsæt.
Denne trinvise tilgang beskytter også mekaniske komponenter. Start af en fyldt knuser, før afgangstransportøren kører, kan få materiale til at bakke op mod knuserkammeret, hvilket skaber en undgåelig overbelastningstilstand på dagens allerførste cyklus.
Hvordan en blød startrampesekvens beskytter motor og drevet belastning
Denne trinvise sekvens er driftsprincippet bag hver softstarter-applikation på denne side. Det kontrollerede rampesegment er det sted, hvor den mekaniske belastning af koblinger, remme og kontraventiler reduceres, mens bypass-trinnet beskytter selve starteren mod konstant varmepåvirkning, når motoren når kørehastighed.
Vedligeholdelsespraksis, der forlænger motorens og starterens levetid
- Trendviklings- og lejetemperaturer over tid i stedet for at stole på enkeltpunktsaflæsninger, da en stigende tendens ofte går forud for svigt med uger
- Inspicer blødstarter køleplader og køleventilatorer efter en fast tidsplan, da støvophobning er en førende årsag til overophedning af tyristor
- Kontroller akseljordingsringe og lejeisolationsmodstand årligt på motorer med hård drift, da skade på akselstrøm udvikler sig gradvist og ikke er tydelig under en visuel inspektion
- Bekræft blødstarterrampe og strømgrænseindstillinger efter enhver procesændring, da en indstilling, der er indstillet til den originale belastning, muligvis ikke længere er passende
- Drejningsmomentkontroller fundament og koblingsbeslag efter de første ugers drift, da vibrationer løsner fastgørelseselementerne hurtigere under den første indkøring
Tjekliste til valg af motor og starter efter applikation
| Ansøgning | Motordriftsklasse | Anbefalet startmetode | Nøgleovervejelse |
|---|---|---|---|
| Brøndhoved pumpe | Stærk pligt, førsteklasses effektivitet | Blødstarter med kontrolleret stop | Vandhammerbeskyttelse ved nedlukning |
| Stenknuser | Knuserdrift, høj servicefaktor | Blødstarter med høj momentgrænse | Stødbelastningsmargen på gearkassen |
| Skråtransportør | Høj torque gearmotor | Softstarter eller variabel frekvensomformer | Afbrydningsmoment under fuld belastning |
| Skruekompressor | Førsteklasses effektivitet, TEFC kabinet | Blødstarter med strømbegrænsning | Koordineret start med nedstrøms ventiler |
| Screeningsanlæg | Svær pligt, vibrationsklassificeret | Sekvenseret blødt startpanel | Koordineret startrækkefølge på tværs af anlæg |
Ofte stillede spørgsmål
Q1: Hvad adskiller en kraftig motor fra en standard TEFC-motor?
Kraftige motorer tilføjer korrosionsbestandigt hardware, opgraderede isoleringssystemer, akseljording og højere servicefaktorer for at modstå støv, fugt og vibrationer, som en standardmotor ikke er designet til at tolerere på lang sigt.
Q2: Hvorfor bruge en blød starter i stedet for at starte en pumpemotor direkte på nettet?
En blød starter ramper gradvist spænding og drejningsmoment, hvilket reducerer elektrisk indbrud på forsyningen og mekanisk stød på koblinger, tætninger og rør, og den kan også give et kontrolleret stop, der hjælper med at forhindre vandslag i afgangsledninger.
Q3: Hvordan er en knuserdriftsmotor forskellig fra en generel industrimotor?
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
