Hvorfor valg af spiralgearmotor bestemmer dreveffektiviteten på lang sigt
En produktionslinje fejler sjældent på grund af motoren alene. Oftere sidder det svage punkt ved grænsefladen mellem motorakslen og gearkassen, hvor slør, fejljustering eller et underdimensioneret reduktionsforhold stille og roligt tærer på gennemløbet. Spiralgearmotorer løser dette ved at kombinere drivmotoren og reduktionstrinnet i en enkelt anbragt enhed, som fjerner ét koblingspunkt og én kilde til justeringsfejl sammenlignet med et separat motor- og gearkassearrangement.
Selve den spiralformede tandform er grunden til, at disse enheder kører mere støjsvage og overfører mere belastning pr. volumenhed end design med lige spor. Fordi tænderne griber ind i en vinkel i stedet for langs en lige linje, er kontakten gradvis og fordelt over en længere bane, hvilket spreder belastningen og reducerer stødstøjen, der er forbundet med tandindtræden og -udgang. Denne artikel gennemgår det mekaniske ræsonnement bag denne effektivitetsforøgelse, hvordan tilbageslag og monteringsposition påvirker den virkelige verdens ydeevne, og hvordan man matcher en r-serie spiralgearmotor , en f-serie spiralgearmotor , eller en k-serie spiralgearmotor til en specifik applikation frem for en generel kategori.
At få dette valg rigtigt betyder mere på en kørende linje end det gør på papiret, fordi en gearmotor, der er teknisk i stand til at håndtere en belastning, men dårligt tilpasset monteringsgeometrien eller driftscyklussen, stadig vil koste mere i energi og vedligeholdelse over en flerårig levetid end en korrekt specificeret enhed købt til en lidt højere forhåndspris. Sektionerne nedenfor er organiseret omkring de beslutninger, der faktisk ændrer feltresultater, startende med selve tandgeometrien og bevæger sig gennem montering, smøring og fremstillingstolerance.
Hvordan den spiralformede tandvinkel ændrer kraftoverførslen
I et lige cylindrisk tandhjul kommer en tands fulde bredde i kontakt med dens parrende tand samtidigt. Det øjeblikkelige indgreb producerer en skarp mekanisk impuls, hver gang et nyt tandpar går ind i nettet, hvilket er den primære kilde til den klynk, der er forbundet med ældre gearkassedesigns. Et spiralformet tandhjul skærer tænderne i en vinkel i forhold til rotationsaksen, så kontakt starter ved den ene kant af tanden og ruller gradvist hen over ansigtsbredden, når tandhjulene drejer.
Dette progressive indgreb har tre målbare effekter på en gearmotors drivlinje:
- Belastningen deles på tværs af mere end ét tandpar på et givet tidspunkt, hvilket sænker spidsbelastningen på en individuel tand og forlænger levetiden ved gentagen belastning.
- Støjgenereringen falder meningsfuldt, ofte med adskillige decibel sammenlignet med et tilsvarende spordesign, der kører den samme belastning, fordi der ikke er nogen pludselig tand-til-tand-påvirkning.
- Kørselsjævnheden forbedres ved højere indgangshastigheder, hvilket betyder noget for applikationer, hvor motoren kører i nærheden af dets nominelle omdrejningstal i længere perioder.
Afvejningen er aksialt tryk. Fordi tænderne skæres i en vinkel, genererer indgreb en kraft langs akselaksen ud over de radiale og tangentielle kræfter, der er til stede i et cylindrisk tandhjul. Spiralformede gearmotorhuse tegner sig for dette med tryklejer, der er dimensioneret til den specifikke skruevinkel, der anvendes, hvilket er en af grundene til, at gearkassehusene ikke blot kan skiftes mellem serier uden at kontrollere lejets klassificering.
Matchende seriedesign til applikationsbelastningsprofil
Producenter organiserer spiralformede gearmotor-produktlinjer i serier, fordi en enkelt husgeometri ikke effektivt kan dække hele spektret fra lette transportbåndsdrev til tunge blandings- eller knusningsbelastninger. Hver serie er typisk målrettet mod et drejningsmomentbånd, en monteringsstil og et sæt forholdstrin, så det korrekte valg starter med driftscyklussen i stedet for katalogsiden. Et brugbart startspørgsmål er ikke, hvilken serie der ser bedst ud på papiret, men hvilket akselarrangement det omgivende udstyr allerede dikterer, da eftermontering af en ramme til at acceptere en anden akselorientering normalt er langt dyrere end at betale lidt mere for det korrekt konfigurerede hus fra starten.

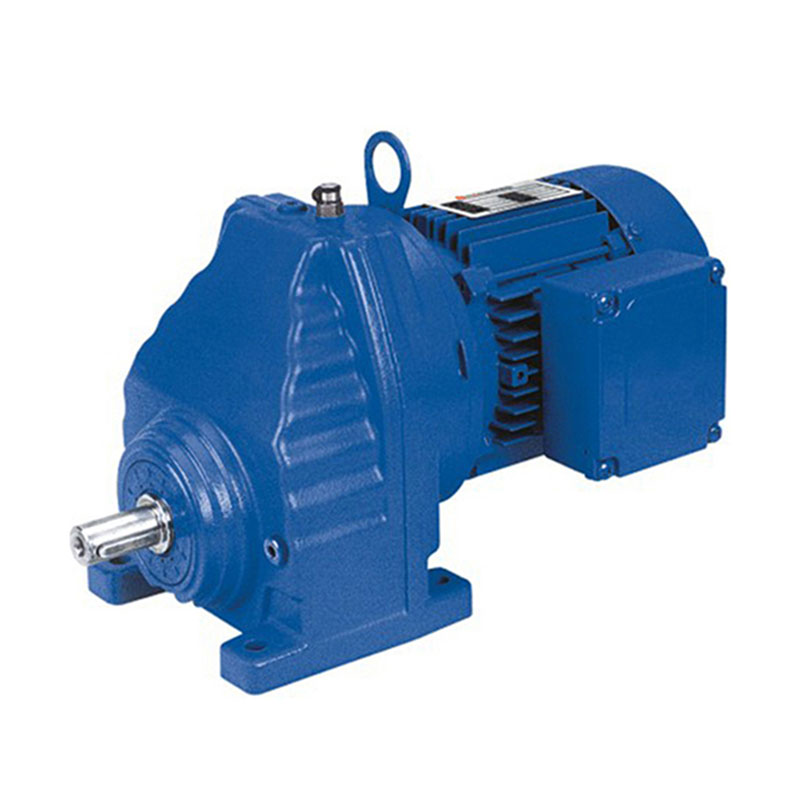

R-serie spiralgearmotor
Denne serie er bygget op omkring et kompakt koaksialt hus og passer til applikationer, hvor udgangsakslen skal sidde på linje med motorakslen, såsom lodrette transportører eller røreudstyr, hvor gulvpladsen er begrænset. Forholdstrin er typisk finere i den nedre ende af området, hvilket hjælper, når en proces har brug for præcis hastighedstilpasning frem for råt drejningsmoment.

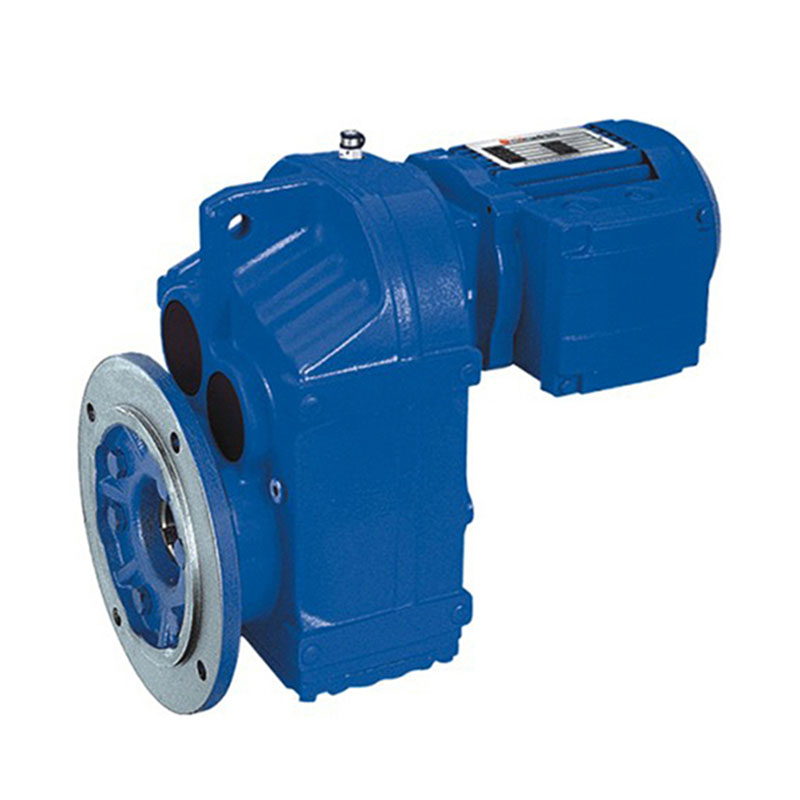

F-serie spiralgearmotor
Det parallelle aksellayout, der bruges i denne serie, holder indgangs- og udgangsaksler side om side i stedet for på linje, hvilket forenkler rem- eller kædedrevintegration på udstyr såsom pakkelinjer og materialehåndteringssystemer, hvor udgangsakslen skal sidde i en fast højde over en ramme.

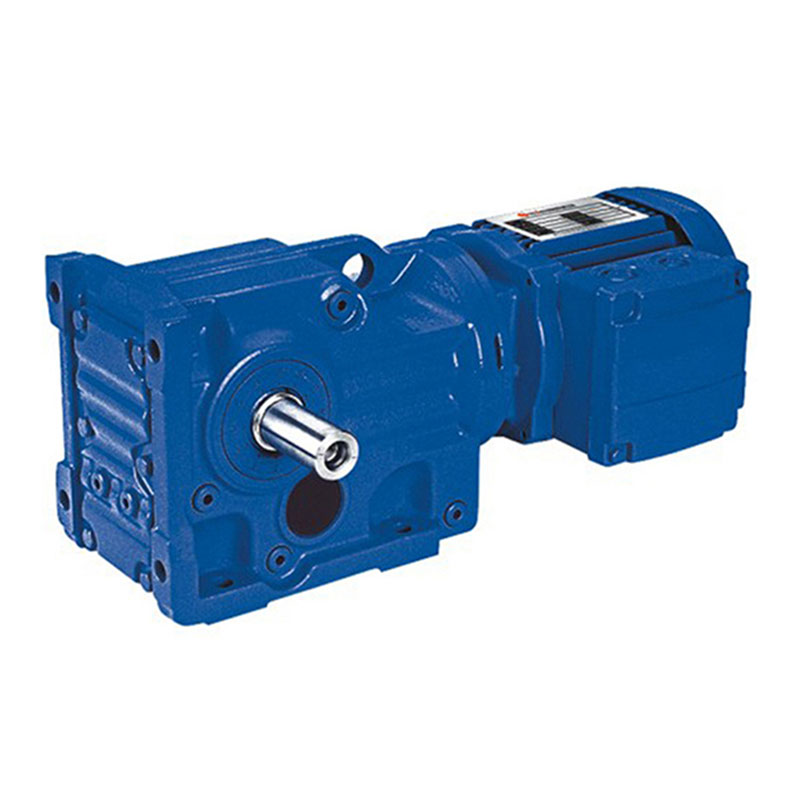

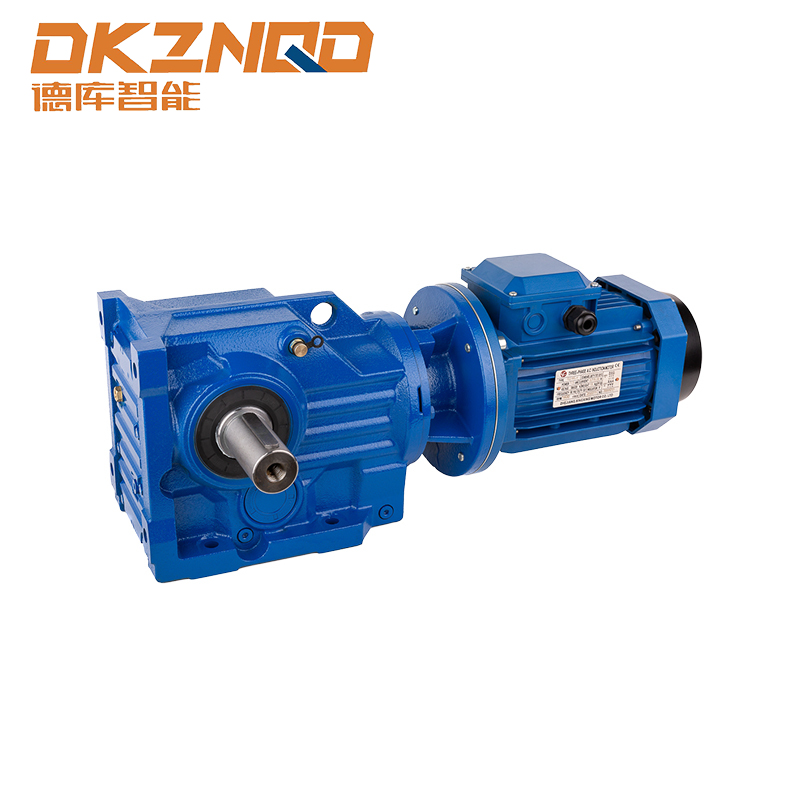

K-serie spiralgearmotor
Ved at kombinere spiralformede og koniske geartrin ændrer denne serie retningen af kraftoverførsel med omkring 90 grader inden for et enkelt hus. Det gør det til et almindeligt valg for røreværker, kraner og installationer, hvor drevet skal dreje et hjørne uden at tilføje en separat retvinklet gearkasse.

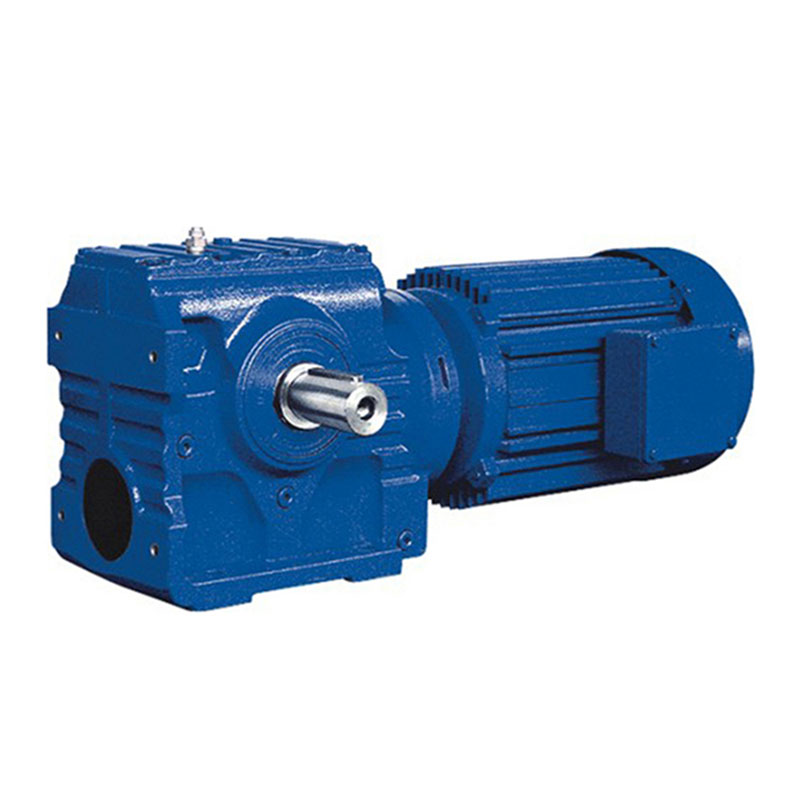

S-serie spiralgearmotor
Denne serie parrer et spiralformet indgangstrin med et udgangstrin med snekkegear, som leverer et højere reduktionsforhold i en enkelt enhed end et rent spiralformet design, samtidig med at husets fodaftryk holdes relativt lille. Afvejningen er en lavere spidseffektivitet end en helspiralformet enhed, da ormemasker involverer mere glidende kontakt end rullende kontakt.
Sammenligning af struktur- og ydeevnekarakteristika på tværs af serier
Tabellen nedenfor opsummerer de praktiske forskelle, der bør drive en valgbeslutning. Effektivitetstal repræsenterer typisk et-trins spiralmaske-ydeevne og vil variere med forhold, belastning og smøretilstand.
| Karakteristisk | Koaksial spiral | Parallel aksel spiralformet | Helical-Bevel | Helical-Orm |
|---|---|---|---|---|
| Skaft arrangement | I kø | Forskudt parallel | Ret vinkel | Ret vinkel |
| Typisk enkelttrins effektivitet | 96 til 98 procent | 96 til 98 procent | 94 til 96 procent | 82 til 90 pct |
| Bedst egnet belastningstype | Let til medium kontinuerlig | Middel til tung kontinuerlig | Medium med retningsændring | Let til medium, plads begrænset |
| Relativt boligfodaftryk | Lille | Medium | Medium | Lille |
| Typisk modreaktionsklasse | Standard til reduceret | Standard til reduceret | Standard | Standard |
Effektivitetstal sammensættes på tværs af stadier. En to-trins spiralformet enhed, der kører på 97 procent pr. trin, leverer cirka 94 procent samlet set, mens en spiral-orm-kombination på 88 procent enkelttrin plus et spiralformet fortrin på 97 procent lander tættere på 85 procent samlet. I løbet af et driftsår med flere skift oversættes dette hul direkte til elomkostninger, hvilket er grunden til, at installationer med høj driftscyklus har en tendens til at favorisere spiralformede designs, selv når ormen ville passe til et mindre fodaftryk.
Monteringsposition og dens effekt på lejets levetid
Gearmotorkataloger viser flere standard monteringspositioner, og fristelsen er at behandle dette som et rent geometrisk valg. I praksis ændrer monteringsorienteringen, hvordan smøremidlet fordeler sig inde i huset, og hvordan belastningen bæres af lejerne, hvilket påvirker levetiden, selv når drejningsmomentet og hastighedsværdierne er identiske på papiret.
Lodrette akselorienteringer koncentrerer mere vægt på det nederste leje og kræver nok olievolumen til, at de øverste geartænder forbliver smurt, mens enheden kører, da stænksmøring afhænger af, at rotation konstant omfordeles olie opad. Når en enhed, der oprindeligt er klassificeret til fodmontering, installeres lodret uden at kontrollere oliepåfyldningsniveauet for denne orientering, kan det øverste trin køre undersmurt, selvom sumpen ser ud til at være fuld fra et fodmonteret perspektiv. Gennemgang af det monteringsspecifikke påfyldningsskema før installation, i stedet for at antage, at et enkelt olieniveau gælder for hver orientering, er et af de mere oversete trin i idriftsættelsen.
Forstå tilbageslag og hvornår det rent faktisk betyder noget
Backlash er det lille rotationsspil mellem parrende tænder, bevidst indbygget, så gearene ikke binder sig, da temperaturændringer får huset og gearene til at udvide sig med forskellige hastigheder. Til de fleste applikationer med transportbånd, blanding og generel materialehåndtering er standardklasser for tilbageslag passende og forårsager ingen målbare procesproblemer.
Tilbageslag bliver et designproblem i tre specifikke situationer:
| Ansøgningstype | Hvorfor tilbageslag betyder noget | Anbefalet tilgang |
|---|---|---|
| Indekserings- eller positioneringsdrev | Spil omsættes direkte til positionsfejl, hver gang retningen vender | Angiv reduceret slørklasse og bekræft med en måleur ved den endelige montering |
| Hyppig vendetjeneste | Gentagen stødbelastning ved retningsændring fremskynder tandslid | Vælg en serie, der er klassificeret til vendedrift, og reducer momentet en smule |
| Synkroniserede multi-motor linjer | Ulige tilbageslag på tværs af enheder forårsager drift mellem synkroniserede akser | Få alle gearmotorer på linjen fra den samme slørklassespecifikation |
Uden for disse tilfælde øger jagt efter en reduceret slørklasse omkostninger uden en tilsvarende fordel, da normal kontinuerlig rotation i én retning aldrig indvirker på sløret på en måde, der påvirker det drevne udstyr.
Motor til gearkasse kobling og hvor effektiviteten går tabt
Selv et veldesignet geartrin kan ikke kompensere for et dårligt motor-til-gear-interface. Tre faktorer bestemmer, hvor meget af motorens nominelle output faktisk når den drevne belastning:
- Akseljustering mellem motorrotoren og indgangsdrevet. Integrerede gearmotorhuse fjerner denne variabel næsten udelukkende, fordi motoren er fabriksmonteret på huset, i modsætning til en separat koblet motor og reducer, hvor feltjusteringstolerancer tilføjer et variabelt tab.
- Leje forspænding på indgangsakslen, som skal indstilles inden for producentens tolerance. For lidt forspænding tillader akselbevægelse under belastning, og for meget øger friktionstab og forkorter lejernes levetid.
- Smøremiddel viskositetsgrad i forhold til den omgivende driftstemperatur. Et smøremiddel, der er for tyktflydende til koldstartsforhold, øger kernetabet under opstart, mens et smøremiddel, der er for tyndt til høje omgivelsestemperaturer, øger slid på tandflankerne over tid.
Gennemgang af de tekniske data for en specifik skruelinieformet enhed i forhold til det faktiske omgivende temperaturområde på installationsstedet, i stedet for at antage, at en enkelt smøremiddelkvalitet dækker alle klimaer, forhindrer en stor del af de for tidlige lejefejl rapporteret i feltservicedata.
Specifikationstjekliste før afgivelse af en ordre
Bekræftelse af følgende punkter før færdiggørelse af en indkøbsordre undgår de mest almindelige årsager til et misforhold mellem katalogvurdering og feltydelse.
- Bekræft det påkrævede udgangsmoment ved den faktiske driftshastighed, ikke kun ved motorens typeskilts hastighed, da moment og hastighed bevæger sig omvendt gennem et reduktionstrin.
- Kontroller monteringspositionen, og kontroller, at oliepåfyldningsspecifikationen passer til denne orientering.
- Tjek det omgivende temperaturområde, inklusive enhver lukket eller udendørs eksponering, i forhold til standard smøremiddelklassificering.
- Bestem, om driftscyklussen omfatter hyppig vending eller start-stop-drift, hvilket påvirker både slørklasse og termisk klassificering.
- Bekræft akseludgangstypen, uanset om det er massiv aksel, hulaksel eller krympeskive, der matcher tilslutningsudstyret.
- Gennemgå servicefaktoren i forhold til den faktiske spidsbelastning, inklusive eventuel stødbelastning under opstart.
Fremstillingspræcision og dens langsigtede effekt på støj og slid
To gearmotorer med identiske offentliggjorte specifikationer kan udføre mærkbart anderledes i marken, hvis den ene blev skåret og varmebehandlet til en snævrere tolerancegrad end den anden. Geartands nøjagtighed er typisk graderet på standardiserede skalaer, der kvantificerer profilfejl, pitchfejl og helixvinkelafvigelse. Enheder, der er skåret til en finere kvalitet, kører mere støjsvagt og genererer mindre vibrationer ved samme belastning, men endnu vigtigere er det, at de har en tendens til at bibeholde denne ydeevne over et længere serviceinterval, fordi det indledende kontaktmønster er tættere på det ideelle, hvilket spreder sliddet mere jævnt over tandfladen fra den første arbejdsdag i stedet for at koncentrere det på nogle få højdepunkter, der var lidt uden for tolerance.
Varmebehandlingens konsistens betyder lige så meget som det indledende snit. Hærdningsdybden, der varierer på tværs af et gearemne, skaber bløde pletter, der slides hurtigere under belastning, og til sidst ændrer tandprofilen nok til at øge sløret ud over dens oprindelige specifikation. Dette er en af grundene til, at det feltmålte slør på en aldrende gearkasse ofte overstiger navnepladeværdien, selv når enheden aldrig har været overbelastet.
Ofte stillede spørgsmål
Q1: Hvad er den praktiske forskel mellem en skrueformet gearmotor og en standard gearmotor?
Udtrykket gearmotor dækker enhver kombination af en motor og et reduktionstrin, inklusive snekke-, skrå-, planet- og spiraldesign. En skrueformet gearmotor bruger specifikt vinklede tænder til reduktionstrinnet, som generelt leverer højere effektivitet og lavere støj end et snekkedesign til et sammenligneligt prispunkt, selvom det kræver mere præcise hustolerancer at fremstille.
Q2: Kan en fodmonteret enhed installeres lodret uden ændringer?
Det afhænger af serien og det specifikke oliepåfyldningsskema leveret af producenten. Nogle huse bruger et fælles indvendigt hulrumsdesign på tværs af alle orienteringer og kræver kun et justeret olieniveau, mens andre bruger orienteringsspecifikke udluftnings- og drænprop-positioner, der skal ændres for at en lodret installation kan fungere korrekt.
Q3: Hvor meget påvirker reduktionsforholdet den samlede effektivitet?
Højere forhold kræver generelt flere reduktionstrin, og hvert yderligere trin introducerer sine egne masketab. En enkelttrins spiralformet enhed når almindeligvis midten til høj halvfemserne i procentuel effektivitet, mens en tretrinsenhed, der er nødvendig for et meget højt forhold, kan falde ind i de høje firserne, blot fordi tre sæt masketab sammensættes.
Q4: Er en højere servicefaktor altid det sikreste valg?
En højere servicefaktor giver mere margin mod stødbelastning og termisk opbygning, men overdimensionering af en gearmotor langt ud over den faktiske belastning kan skubbe motoren ind i en mindre effektiv del af dens driftskurve og øger både indkøbsomkostninger og fysisk fodaftryk uden en tilsvarende fordel for en stabil, velkarakteriseret belastning.
Q5: Hvor ofte skal gearolie kontrolleres i en forseglet skrueformet gearmotor?
Forseglede enheder fyldes typisk for livet eller i et langt serviceinterval, men ekstreme omgivende temperaturer, vandindtrængning gennem en beskadiget tætning eller forlænget drift over den nominelle driftscyklus kan nedbryde olien hurtigere end standardintervallet forudsætter. En visuel inspektion af tætninger og en periodisk olieprøvekontrol er fortsat god praksis, selv på enheder, der markedsføres som vedligeholdelsesfrie.
