Forstå NEMA Ramme Numbering Logic
Et NEMA-rammenummer er ikke et markedsføringsmærke. Det er en kodet reference til fysisk monteringsgeometri, primært akselhøjde, der lader en vedligeholdelsestekniker skifte motorer på tværs af producenter uden at tegne en grundplade om. Når nummereringslogikken er forstået, an elmotorramme størrelsesskema holder op med at ligne en mur af tal og begynder at fungere som en opslagstabel for rigtige dimensioner.
Kernereglen er enkel: divider de to første cifre i rammenummeret med fire, og resultatet er akslens midterlinjehøjde over basen, målt i tommer. En 143T-ramme har derfor en skafthøjde på 3,5 tommer, og en 256T-ramme har en skafthøjde på 6,25 tommer. Dette enkeltforhold er rygraden i hver nema motorrammestørrelser tabel udgivet af både standardiseringsorganer og udstyrsintegratorer.
- De første to cifre: skafthøjde divideret med 4, i tommer
- Tredje ciffer: kodet reference til afstanden mellem monteringsfødder (rammelængde)
- Bogstavsuffiks: monteringskonfiguration, såsom T for standardiserede skaftdimensioner eller C for tætkoblet frontmontering
Rammer, der deler de samme første to cifre, såsom 143T og 145T, har identiske akselhøjder, men forskellige fodafstande, hvorfor en drop-in-erstatningsmotor skal matche den fulde rammebetegnelse, ikke kun de førende numre.
Historisk set har framenummerering udviklet sig gennem adskillige revisioner, før T-frame-standarden blev dominerende. Ældre U-ramme og tidligere ikke-standardiserede designs brugte forskellige proportionale regler, hvilket er grunden til, at en tekniker, der trækker en motor fra udstyr, der er installeret for årtier siden, kan finde et stelnummer, der slet ikke følger divider-med-fire-logikken. Ved udskiftning af ældre motorer er det værd at tjekke navneskiltets dato og krydshenvise til en arkiveret rammetabel i stedet for at antage, at den nuværende T-ramme-regel gælder med tilbagevirkende kraft.
Den praktiske værdi af dette nummereringssystem viser sig tydeligst ved nødudskiftninger. Et vedligeholdelsesteam, der står over for en uplanlagt motorfejl på en produktionslinje, har ikke tid til at udarbejde nyt monteringshardware. Læsning af rammebetegnelsen fra navnepladen og matchning af den med en offentliggjort nema motorstørrelser reference lader teamet bekræfte på få minutter, om en lagerført reservedel eller en leverandørbestilling samme dag fysisk passer til den eksisterende base, kobling og ledningsføring.
Standard NEMA motorramme størrelser og dimensioner diagram
Tabellen nedenfor opsummerer almindeligt specificerede rammer på tværs af små og mellemstore industrimotorer. Dimensioner er omtrentlige nominelle værdier i tommer, i overensstemmelse med offentliggjorte NEMA MG 1-tabeller, og er beregnet til foreløbigt layoutarbejde frem for endelig tegningsgodkendelse.
| Frame | Skafthøjde (D) | Akseldiameter (U) | Base til center (D) | Fodlængde (2E) | Typisk HP-serie |
|---|---|---|---|---|---|
| 48 | 3,00 tommer | 0,500 tommer | 3,00 tommer | 3,75 tommer | 1/4 til 3/4 |
| 56 | 3,50 tommer | 0,625 tommer | 3,50 tommer | 4,50 tommer | 1/3 til 3 |
| 143T | 3,50 tommer | 0,875 tommer | 3,50 tommer | 5,50 tommer | 1 til 1,5 |
| 145T | 3,50 tommer | 0,875 tommer | 3,50 tommer | 6,50 tommer | 1,5 til 3 |
| 182T | 4,50 tommer | 1.125 tommer | 4,50 tommer | 7,50 tommer | 3 til 5 |
| 184T | 4,50 tommer | 1.125 tommer | 4,50 tommer | 8,50 tommer | 5 til 7,5 |
| 213T | 5,25 tommer | 1.375 tommer | 5,25 tommer | 9,50 tommer | 7,5 til 10 |
| 215T | 5,25 tommer | 1.375 tommer | 5,25 tommer | 11.00 in | 10 til 15 |
| 254T | 6,25 tommer | 1.625 tommer | 6,25 tommer | 12,50 tommer | 15 til 20 |
| 256T | 6,25 tommer | 1.625 tommer | 6,25 tommer | 14,50 tommer | 20 til 25 |
Læser dette motorramme dimensionsskema korrekt betyder at erkende, at akselhøjde og akseldiameter skalerer sammen i faste trin, så en facilitet, der standardiserer på en håndfuld rammefamilier, kan forudsige krav til kobling og kilespor, før en erstatningsmotor overhovedet ankommer.
Fodlængde, angivet ovenfor som 2E-dimensionen, er ofte den værdi, der udløser en ellers ligetil erstatning. To motorer med en identisk akselhøjde, såsom 143T og 145T, vil bolte til baser med forskellig fodhulsafstand, så en tekniker, der kun kontrollerer akselhøjden, før han bestiller en reserve, kan ende med en motor, der ikke vil flugte med de eksisterende bundpladeslidser. Ved at opbevare en udskrevet kopi af tabellen med fulde dimensioner i nærheden af delekrybben i stedet for at stole på hukommelsen af de førende cifre, undgås denne gentagelsesfejl.
Hestekræfter vist i tabellen er typiske snarere end absolutte. Motordesignere kan skubbe en given ramme mod den øvre ende af dens hestekræfter-område ved hjælp af forbedrede viklingsmaterialer eller højere effektivitet lamineringsstabler, så det er almindeligt at se to motorer i samme ramme adskilt af en mærkbar forskel i nominel effekt. Når drejningsmoment, ikke kun hestekræfter, er den begrænsende faktor for en applikation, giver en kontrol af navnepladens drejningsmoment sammen med rammedimensionerne et mere komplet billede end hestekræfter alene.
Base-til-center dimension, angivet som D i de fleste tabeller, har betydning for lodret frigang i tætte installationer, såsom underjordiske pumpestationer eller lukkede udstyrssko. Bekræftelse af denne dimension før bestilling forhindrer en situation, hvor en korrekt indrammet motor ikke fysisk kan fjerne en overliggende forhindring, når den først er boltet på plads.
NEMA C-Face-motormonteringstyper forklaret
C-suffikset identificerer en motor bygget til tætkoblet, frontmonteret installation, oftest parret med pumper, gearkasser og blæsere, hvor det drevne udstyr boltes direkte til motorens front i stedet for at forbindes gennem en fleksibel kobling og separat lejestøtte.
56C Rammemotor Dimensioner
Den 56c rammemotor dimensioner betegnelsen er en af de hyppigst specificerede små C-fladestørrelser, fordi den dækker et bredt fraktionelt og lavt integreret hestekræftområde, mens den holder en kompakt boltcirkel. En typisk 56C-motor bruger en 4,5 tommer boltcirkeldiameter med fire tapede monteringshuller og en 3,375 tommer studsregisterdiameter, hvilket muliggør præcis koncentrisk justering med det tilhørende pumpe- eller reduktionshus.
184TC Rammemotor
Bevæger sig op i hestekræfter, den 184tc rammemotor kombinerer 184T akselhøjde og fodmønster med en større 8,5 tommer boltcirkel og 6,625 tommer tappregister, matchende mellemstore gearkasseindgangsflanger, der bruges i transportørdrev, blandere og omrørersystemer.
En praktisk feltnote: TC-rammer bevarer standard T-rammefødder ud over frontmonteringen, så den samme motor kan ofte installeres enten som en fodmonteret enhed eller boltes front-først til drevet udstyr, afhængigt af basen, der allerede er på plads.
Ud over C-face-familien findes D-face og P-base varianter til applikationer, hvor det drevne udstyr har brug for en flangemontering uden en akselforlængelse, der rager forbi et fast register, eller hvor et projiceret basismønster er påkrævet til visse pumpekonfigurationer. Disse er mindre almindeligt specificeret i almindeligt industrielt arbejde, men forekommer ofte i væskehåndtering og vertikale turbinepumpepakker, hvor aksial justeringstolerance er snævrere end typiske fodmonterede installationer tillader.
Spigot register pasform er værd at fremhæve, fordi det udfører mere mekanisk arbejde end selve boltcirklen. Registeret centrerer motorakslen præcist på det drevne udstyrs indgangsboring, mens boltcirklen først sikrer samlingen, når justeringen allerede er etableret. Et register med for stor spillerum, selv med et par tusindedele af en tomme, kan introducere nok radial udløb til at forkorte koblings- eller tætningslevetid på en tætkoblet pumpe, hvilket er grunden til, at producenterne har snævrere tolerancer på registerdiameter end på de fleste andre rammedimensioner.
Visualisering af C-Face-monteringsmønsteret
Den diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Metrisk vs NEMA motorrammer: nøgleforskelle
Faciliteter, der indkøber udstyr internationalt, har ofte brug for at krydsreference NEMA-rammer mod IEC-metriske rammer. De to systemer er bygget på forskellige basisenheder og er ikke direkte udskiftelige uden en adapter eller et komplet redesign af grundpladen.
| Karakteristisk | NEMA ramme | IEC metrisk ramme |
|---|---|---|
| Størrelsesenhed | Tommer | Millimeter |
| Skafthøjdebasis | Rammenummer divideret med 4 | Stelnummer svarer direkte til skafthøjde |
| Boltemønster standard | NEMA MG 1 | IEC 60072 |
| Fælles skaftfinish | Inch-baserede nøglespor | Metriske nøglegange |
| Typisk anvendelsesområde | Nordamerika | Europa, Asien, de fleste eksportmarkeder |
Et hyppigt forvirringspunkt er, at nogle IEC-rammenumre forekommer numerisk tæt på NEMA-ækvivalenter, såsom en 132M metrisk ramme, der sidder i nærheden af en 145T NEMA-ramme inden for hestekræfter, men den faktiske akselhøjde, boltmønster og kilegang er alle forskellige, så krydsforsendelse af dele mellem de to installationssystemer uden bekræftede tegninger er en almindelig årsag til fejl.
Keyway profil er et andet område, hvor de to systemer divergerer på måder, der er lette at overse. NEMA-aksler bruger typisk en kvadratisk eller rektangulær nøgle, der er dimensioneret til brøktommer-standarder, mens IEC-aksler bruger metrisk nøglestørrelse i hele millimeter med et andet dybde-til-bredde-forhold. Et koblingsnav, der er boret og kilet til det ene system, vil sjældent acceptere en aksel fra det andet uden bearbejdning, selv når den rå akseldiameter tilfældigvis er tæt på begge systemer.
Indkøbsteams, der arbejder på tværs af begge standarder, drager fordel af at opretholde et simpelt krydsreferenceark med rammenummer, akselhøjde, akseldiameter og kilesporsdimension side om side for begge systemer, i stedet for at stole på hestekræfter som det primære matchingskriterium. Hestekræfter er det mindst pålidelige felt for krydsreferencer, fordi effektivitetsklasse, driftscyklus og omgivende temperaturklassificering alle ændrer hestekræfterne en given ramme kan levere, uafhængigt af dens fysiske monteringsdimensioner.
Overvejelser i diagrammet om industrimotorudveksling
An industrimotorudvekslingsdiagram er kun nyttig, når den tegner sig for mere end billednummer. Før du behandler to motorer som udskiftelige, skal du kontrollere følgende sekundære faktorer, da matchende rammestørrelse alene ikke garanterer en drop-in pasform.
- Aksellængde og notbredde, da to motorer, der deler et stelnummer, stadig kan sendes med forskellige anvendelige aksellængder
- Rørkassens placering og orientering i forhold til monteringsfødderne
- Lejetype, især hvor den drevne belastning påfører side- eller trykbelastning ud over standard kuglelejer
- Kapslingstype, da en åben drypsikret motor og en fuldstændig lukket blæserkølet motor i samme ramme vil have forskellige samlede længder og krav til køleluftstrøm
- Monteringsfods hulmønster, som kan variere lidt mellem motorer bygget til ældre og nyere versioner af samme standard
Duty cycle rating fortjener sin egen omtale på enhver udvekslingstjekliste. En motor stemplet til kontinuerlig drift og en stemplet til intermitterende drift kan dele en identisk ramme, men alligevel vil intermitterende enhed overophedes, hvis den presses ind i en kontinuerlig applikation, uanset hvor godt den mekaniske pasform matcher. Udskiftningsbeslutninger udelukkende baseret på rammegeometri, uden at krydstjekke driftscyklussen og isolationsklassen på typeskiltet, er en almindelig kilde til for tidlig viklingsfejl efter en ellers vellykket fysisk installation.
Spændings- og frekvenskompatibilitet afrunder de ikke-dimensionelle kontroller, der hører sammen med enhver rammesammenligning. To motorer kan dele en identisk rammebetegnelse, mens de er viklet for forskellige spændingsklasser eller linjefrekvenser, så et udvekslingsdiagram, der bruges til indkøb, bør altid angive elektriske typeskiltdata ved siden af de mekaniske rammedata, ikke som et separat opslagstrin, der udføres senere i processen.
Når en motor er parret med en gearreduktion, strækker rammekompatibiliteten sig også ind i reduktionsindgangen. For tætkoblede drivlinjer, matchning af en korrekt indrammet motor til en enhed som f.eks f-serie parallel aksel skrueformet gearmotor kræver, at man bekræfter, at reduktionsindgangsflangen, akseldiameteren og rotationsretningen alle flugter med den valgte motorramme før den endelige samling.
Valg af rammestørrelse til parring af gearmotor og reduktion
Rammevalg bliver mere involveret, når en reduktionsgear kommer ind i drivlinjen, fordi reduktionsgeometrien, ikke kun motorakslen, bestemmer, om en given ramme fysisk vil bolte op. Parallelle akselspiralformede design er et almindeligt valg, hvor et kompakt inline-fodaftryk og høj effektivitet ved moderate reduktionsforhold er prioriterede.

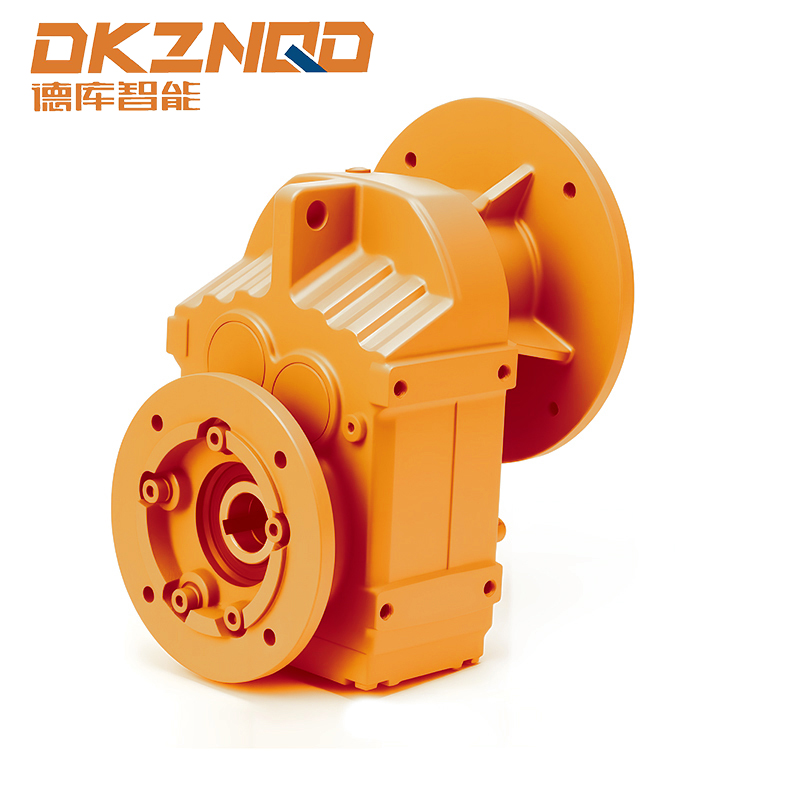

A parallel aksel skrueformet gearmotor samlingen integrerer typisk en NEMA- eller IEC-rammemotor direkte på et spiralformet geartrin, så monteringsgrænsefladen, akseldiameteren og rotationsretningen skal alle kontrolleres i forhold til reducerens inputspecifikationsark før bestilling, i stedet for at antages alene ud fra rammenummeret.
Faciliteter, der standardiserer en enkelt reduktionsfamilie på tværs af flere produktionslinjer, finder det ofte nemmere at fikse motorrammestørrelsen først og derefter vælge den reduktionsindgangsindstilling, der matcher, i stedet for at arbejde i omvendt rækkefølge.
Udgangsmoment og servicefaktor er de to tal, der mest sandsynligt vil blive overset, når en gearmotorenhed er specificeret udelukkende ud fra motorrammestørrelsen. En korrekt indrammet motor, der er boltet til en underdimensioneret reduktionsgear, vil stadig dreje, men reduktionsgeartrin kan slides for tidligt under vedvarende belastning, især i applikationer med hyppige start, stødbelastning eller forlænget drift nær toppen af det nominelle drejningsmomentbånd. At gennemgå reduktionsmotorens servicefaktor i forhold til den faktiske driftscyklus for det drevne udstyr, snarere end i forhold til navnepladens hestekræfter alene, er den mere pålidelige dimensioneringstilgang.
Monteringsorientering påvirker også gearmotorvalg på måder, som et steldiagram, der kun er til motor, ikke vil fange. En skrueformet enhed med parallel aksel beregnet til vandret montering kan kræve et andet smørefyldningsniveau eller en ændret udluftningsplacering, hvis det samme hus i stedet er monteret lodret. Ved at bekræfte den påtænkte monteringsretning med reduktionsspecifikationsarket, før du afslutter valget af motorramme, undgår du en kostbar feltændring efter installationen.
Indkapslingstype og dens effekt på rammevalg
Rammenummeret styrer monteringsgeometrien, men kabinettypen styrer den overordnede fysiske hylster og køleadfærd, og de to forveksles ofte under specifikation. En åben drypsikker motor og en fuldstændig lukket blæserkølet motor bygget på samme rammebetegnelse vil stadig dele identisk akselhøjde, boltmønster og fodafstand, men alligevel adskiller sig i samlet længde, udvendig blæserkappediameter og krav til luftstrømsafstand.
Åbn drypsikre kabinetter
Åbne drypsikre designs er afhængige af omgivende luft, der trækkes direkte hen over viklingerne til afkøling, hvilket holder den samlede motorlængde kortere, men begrænser brugen til relativt rene, tørre indendørs miljøer, hvor luftbårent støv eller fugt ikke samler sig inde i viklingshulrummet.
Fuldstændig lukkede ventilatorkølede kabinetter
Fuldstændig lukkede blæserkølede designs isolerer viklingerne fra den omgivende atmosfære og er afhængige af en ekstern akselmonteret blæser og afskærmning til at flytte luft hen over ribbede husfinner. Dette tilføjer længde og nogle gange bredde til motoren i forhold til en åben drypsikker enhed af samme ramme, hvilket betyder noget, når afstanden omkring motoren allerede er tæt.
| Indkapslingstype | Afkølingsmetode | Typisk miljø | Relativ længde |
|---|---|---|---|
| Åbn Drypsikker | Direkte omgivende luftstrøm | Ren, tør indendørs | Kortere |
| Fuldstændig lukket blæserkølet | Ekstern ventilator over ribbet hus | Støvet, fugtigt, udendørs-tilstødende | Længere |
| Fuldstændig lukket ikke-ventileret | Passiv stråling og konvektion | Lav driftscyklus, forurenet luft | Svarende til TEFC |
Fordi valg af kabinet ændrer de overordnede kuvertdimensioner uden at ændre selve monteringsrammen, er enhver indkøbstjekliste bygget op omkring standard motorramme dimensioner skal behandle kabinettypen som et obligatorisk ledsagerfelt, ikke en valgfri note, især for eftermonteringsprojekter, hvor udskiftningsmotoren skal passe ind i en eksisterende udstyrsskærm eller koblingsdæksel.
Almindelige rammestørrelsesfejl og hvordan man undgår dem
| Fejl | Konsekvens | Forebyggelse |
|---|---|---|
| Matcher kun de to foranstående cifre | Fodafstanden stemmer ikke overens, motoren vil ikke bolte til eksisterende base | Bekræft altid fuld-frame-betegnelsen inklusive tredje ciffer og suffiks |
| Ignorerer kabinettype ved udskiftning | Samlet længde uoverensstemmelse, rørboksinterferens | Krydstjek kabinetkoden ved siden af rammenummeret |
| Forudsat at IEC og NEMA rammer udveksles | Boltmønster og akseldiameter stemmer ikke overens | Brug producentens konverteringstabeller, ikke nærhed til rammenummer |
| Med udsigt over skaftlængde på C-face-enheder | Utilstrækkeligt indgreb i kobling eller reduktionsboring | Bekræft brugbar aksellængde i forhold til specifikationerne for det drevne udstyr |
De fleste rammerelaterede installationsfejl går tilbage til at stole på en enkelt dimension isoleret. Et grundigt tjek mod det fulde standard motorramme dimensioner plader, dækker aksel, boltemønster og kabinet sammen, forhindrer størstedelen af lokaltilpasningsproblemer, før en motor nogensinde kasseres.
Ofte stillede spørgsmål
Q1: Hvordan estimerer jeg hurtigt skafthøjden ud fra et NEMA-rammenummer?
Divider de to første cifre i rammenummeret med fire. Resultatet er akslens midterlinjehøjde i tommer over monteringsbunden.
Q2: Hvad betyder T-suffikset på en NEMA-rammebetegnelse?
Den T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Q3: Kan en 56C-rammemotor installeres uden en frontmonteret drevet komponent?
Ja, mange 56C-motorer inkluderer både fodmonteringshuller og et frontmonteringsmønster, hvilket tillader begge konfigurationer afhængigt af applikationen.
Q4: Er det sikkert at erstatte en IEC-motor med en NEMA-rammemotor, hvis hestekræfterne matcher?
Hestekræfter alene er ikke nok. Akseldiameter, boltmønster og kilesporsstandarder er forskellige mellem de to systemer, så en direkte udskiftning kræver normalt en adapterplade eller koblingsændring.
Q5: Hvorfor har to motorer med det samme stelnummer nogle gange forskellige aksellængder?
Rammestandarder fastsætter skafthøjde og -diameter, men brugbar skaftforlængerlængde kan variere fra producent til producent inden for den tilladte tolerance, så det skal altid bekræftes i forhold til ansøgningstegningen.
